Olix 24.11.2021 18:18

Soeben sind meine 800XL Grundplatinen aus China eingetroffen. es handelt sich dabei nicht um ein erweitertes oder minimierte Design wie beim 567NUC, 1088XEL oder 1088XLD sondern um ein originalgetreues Remake eines XL Boards ( CO61851 REV D ).

Jetzt kommt natürlich die Frage: Welchen Mehrwert soll das bringen. Antwort: Gar keinen ...ABER:

Ich habe einen ziemlich verbastelten 800 XL erstanden. So richtig schön Oldschool erweitert mit Huckepack DRAM und Lochrasterplatine und duzenden von einzelnen Drähten Kreuz und Quer verlegt und auf zum Teil hochgeboene IC-Pins verlötet. Ich denke ihr wisst von was ich rede 😉

Ein sauberer Rückbau dieser Erweiterungen ist kaum möglich, aber der Rechner funktioniert. Nun hätte ich aber gerne wieder einen Rechner im Originalzustand und da dieser in ein Plexiglasgehäuse kommt auch ein möglichst schönes Board.

Und genau jetzt kommt das oben beschriebene Remake ins Spiel. Ein schönes sauberes neues Board, welches ich komplett mit neuen Bauteilen bestücken kann und nur die Custom-ICs aus dem zerbastelten Spender XL nutzen werde.

... mal ganz davon abgesehen von dem Spaß, einen kompletten Computer selbst zusammen zu löten 🙂

Da die für Herstellung der Platine benötigten Gerber-Files frei zugänglich sind, kann sich jeder selbst diese schönen XL-Boards machen lassen.

Mehr Infos zu meinem "kleinen" Bastelprojekt hier in Kürze....

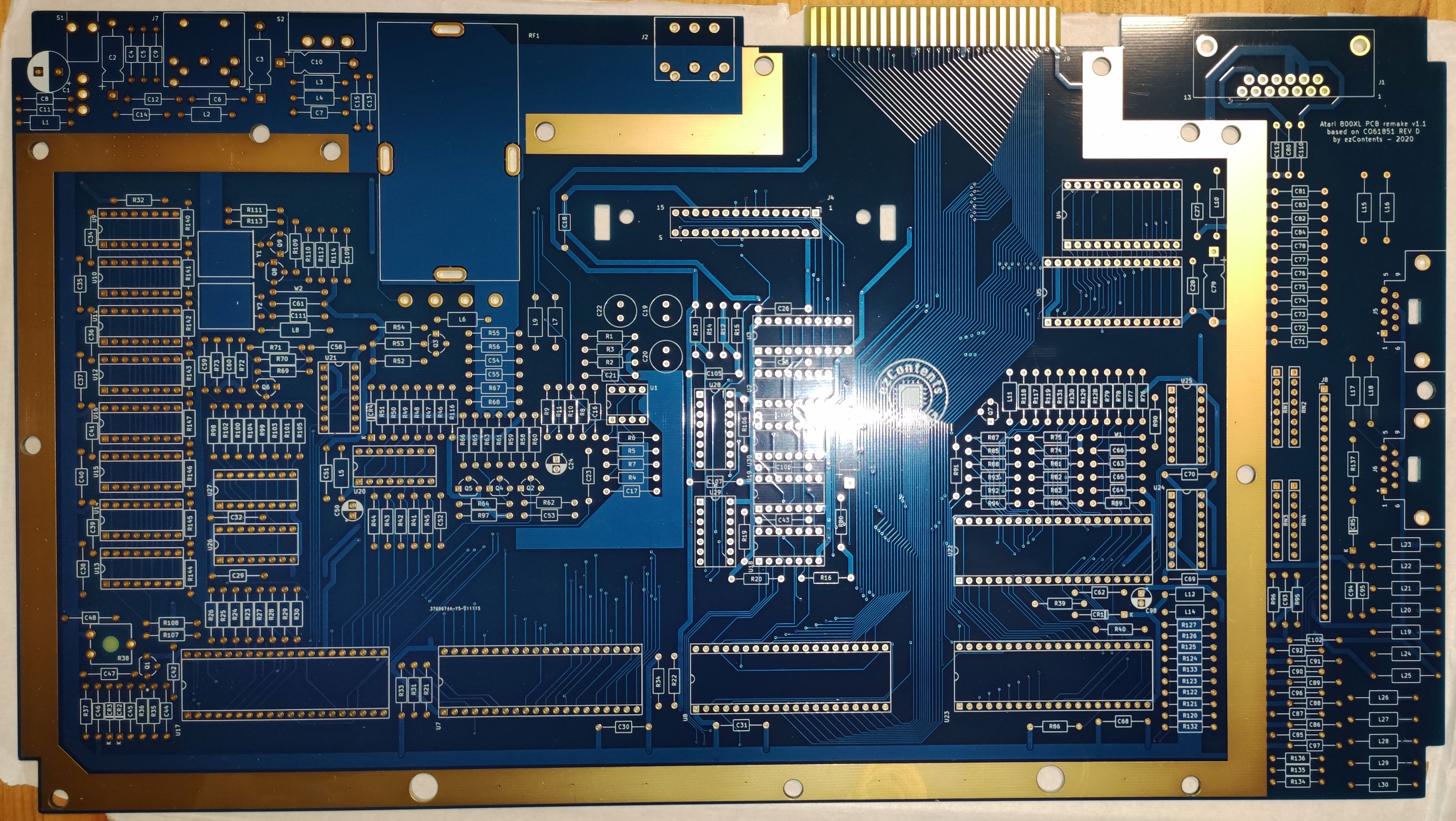

800XL_Remake.jpg ... ist echt schön geworde, in Blau mit vergoldeten Kontakten 😁

Anhänge:
Olix 24.11.2021 18:25

Als erstes vorab: Herzlichen Dank an "marek (AT) ezcontents dot org" für die tolle Arbeit. Die Quelldateien für das Motherboard können im Übrigen hier abgerufen werden:

https://github.com/marekl123/atari800xl

... und sind unter folgenden Lizenzbedingungen veröffentlicht:

https://www.creativecommons.org/licenses/by-sa/2.0/deed.de

Bevor ihr mit dem Zusammenbau des neuen 800 XL Boards beginnt, solltet ihr aber auf jeden Fall die 3 Blogbeiträge von Marek durchlesen:

https://ezcontents.org/atari-800xl-pcb-remake https://ezcontents.org/atari-800xl-bill-materials-bom https://ezcontents.org/atari-800xl-pcb-soldering-and-troubleshooting https://atariage.com/forums/topic/299862-new-pcb-for-800xl-it-exist/

Und hier noch einige Ergänzungen von mir:

Ich habe das Board nicht bei der von Marek erwähnten Firma machen lassen sondern bei jlcpcb.com in China. Als einzige Option neben der Standardausführung habe ich vergoldete Kontakte gewählt. (Sieht einfach etwas edler aus, besonders in der Verbindung mit dem blauen Platinenlayout).

Die Quellen für die benötigten Bauteile habe ich nochmals in einer eigenen BOM-Exceldatei zusammengefasst. Die meisten Teile bekommt man hier einfach bei Reichelt.de aber leider nicht alle. Gerade die axialen Kondensatoren sind hier in Deutschland nicht zu bekommen. Diese bekommt man aber bei mouser.de

Die Bestellung bei mouser.de wird zwar über die USA versendet, da die Firma aber ein Office in Deutschland hat übernimmt sie komplett die Verzollung und die Sendung ist (sofern alles Lieferbar ist) bereits nach zwei Tagen bei mir gewesen. Ich habe dann auch gleich die meisten Bauteile bei Mouser bestellt, da ab einem Warenwert von 50 Euro die Bestellung komplett Porto und Gebührenfrei ist.

Ein paar Bauteile habe ich dann aber doch bei Reichelt bestellt, da bei Mouser nicht lieferbar oder nicht verfügbar. Daneben gibt es noch ein paar Bauteile die aus ganz anderen Quellen zu beschaffen sind und einige, wie natürlich die Custom-ICs, müssen von einem Atari-Spenderboard entnommen werden. Auf diese Bauteile gehe ich noch extra ein.

In der BOM-Datei habe ich für alle Bauteile sowohl die Bestellbezeichnung von Mouser wie auch als Alternative die von Reichelt hinterlegt (Falls verfügbar).

Um das Bestücken zu vereinfachen habe ich auch noch eine zweite Exceltabelle erstellt in der alle Bauteile mit der Boardbezeichnung dem Bauteiltyp zugeordnet sind. So lässt sich dann leicht das jeweilige Bauteil dem jeweiligen Wert zuordnen (z.B. R1 = 2K2 / C1 = 470 uF ....)

Zusätzlich noch Grafiken des Motherboards, der Leiterbahnen und der Bauteillage auf dem Board. Auch der von Marek genutzte überarbeitete Schaltplan ist angefügt.

Alles zusammengefasst in einer ZIP-Datei, die ich diesem Artikel anhefte.

WARNUNG: Ich habe alle Listen nach bestem Wissen erstellt und geprüft, trotzdem kann ich nicht garantieren, dass sich da mal ein Fehler eingeschlichen hat. Also bitte nicht einfach blind draufloslöten, sondern immer auch noch mitprüfen.

Ich werde jetzt auf jeden Fall gleich mal mit der Bestückung loslegen und weiter berichten ....

P.S. Wer im alten Forumsbeitrag Interesse an einem Board angemeldet hat, bekommt in den nächsten Tagen von mir eine PM

Anhänge:
CharlieChaplin 24.11.2021 20:10

Hallo Oli,

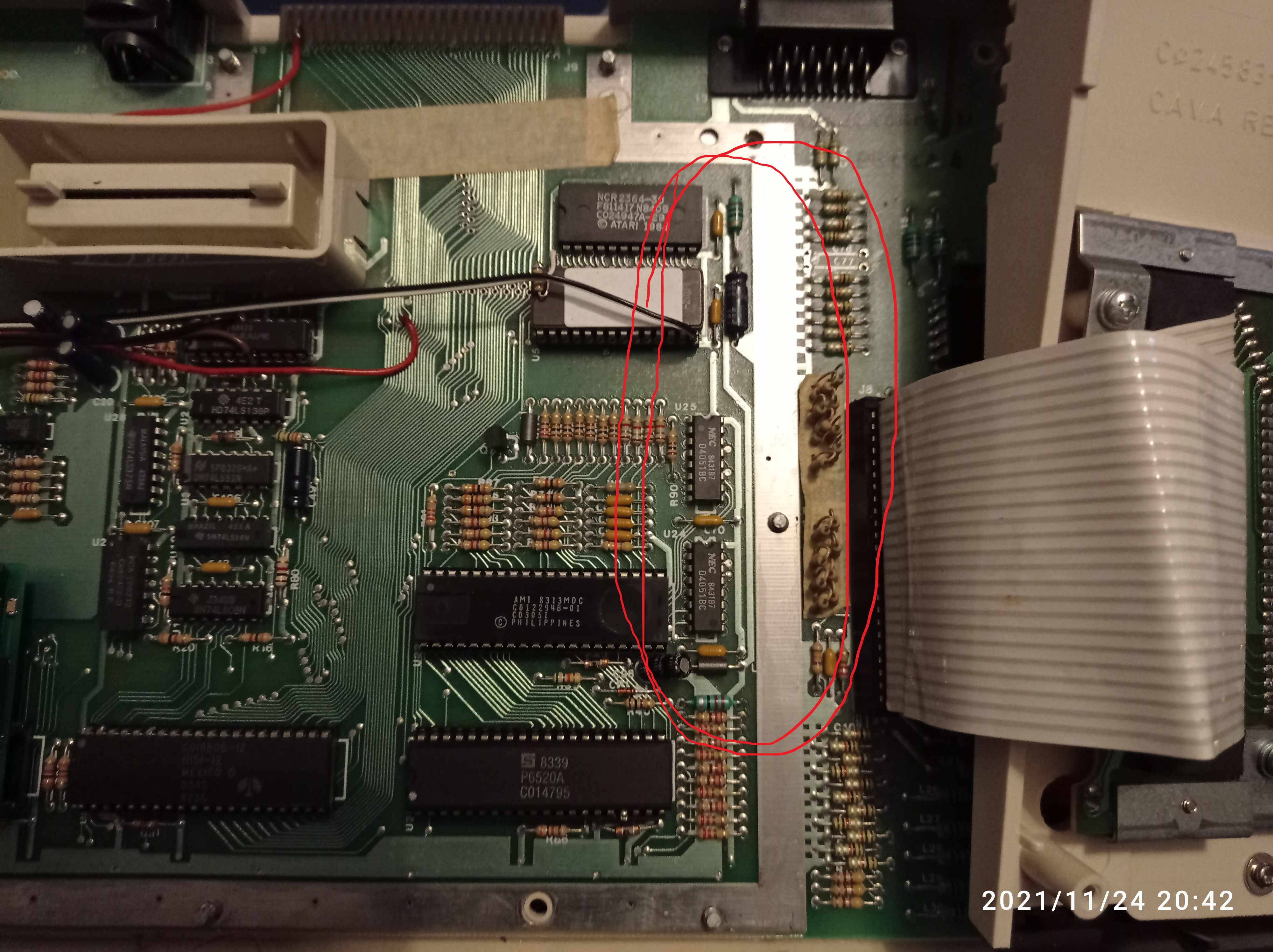

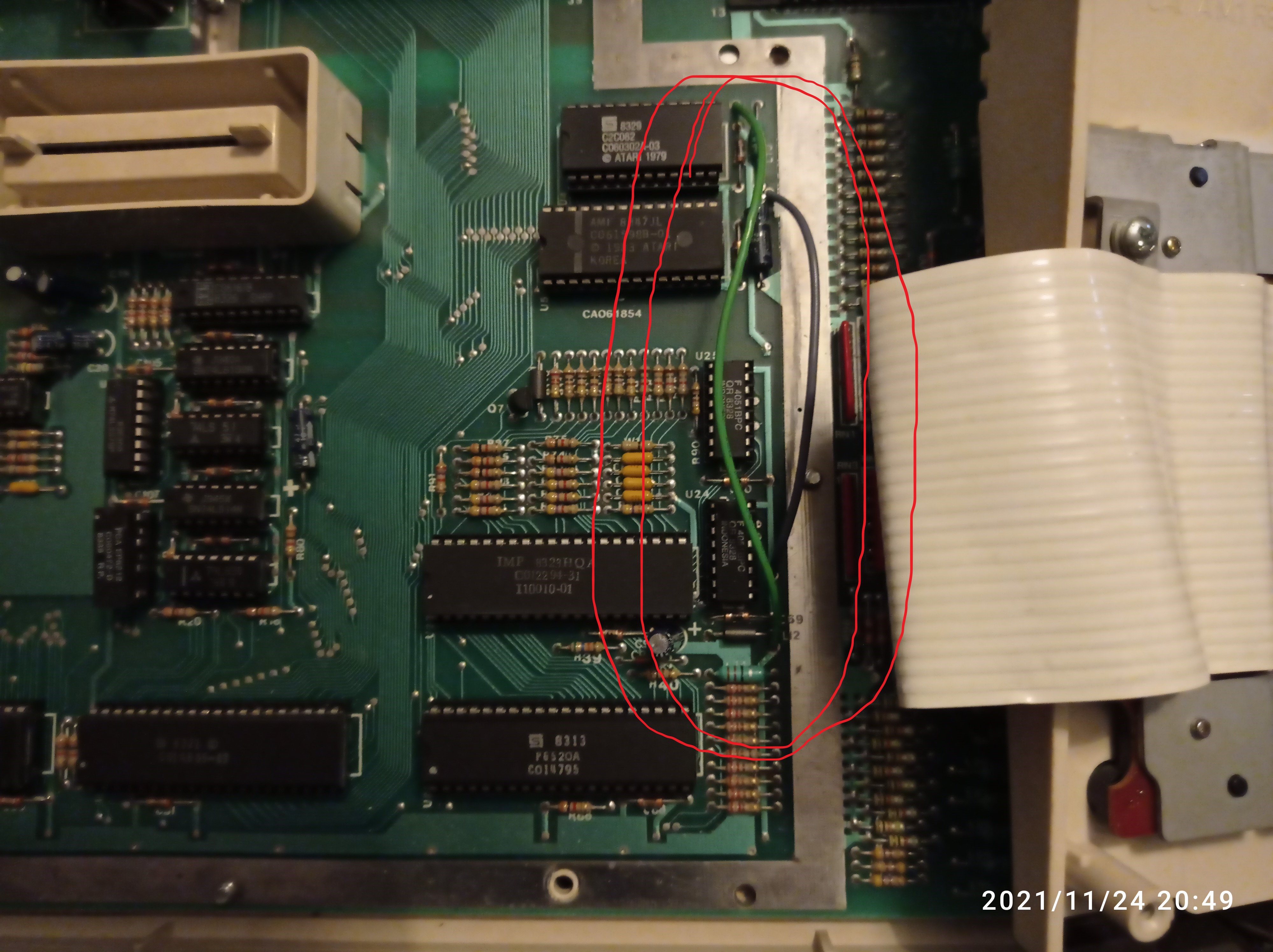

ich habe schlechte Augen und noch viel schlechtere Hardware-Kenntnisse, erinnere mich aber, dass ich a) 800XL-Boards mit zwei von der Fabrik installierten Drähten und b) 800XL-Boards ohne diese Drähte besitze. Man hatte bei den Boards mit Drähten schlicht und ergreifend ein oder zwei Leitungen vergessen. Habe dazu mal zwei Bilder angehängt (die Leitungen gehen ganz rechts von den großen Chips Richtung OS und Basic). Auf der blauen Platine kann ich nicht wirklich erkennen, ob diese Leitungen dort vorhanden sind oder ob sie da auch fehlen... ich hoffe jedoch nicht, denn es wäre blöde, wenn ich da die zwei Drähte selber drauflöten müsste...



Anhänge:
Olix 24.11.2021 20:56

... also da das Board nicht von mir entworfen wurde und ich es auch noch nicht bestückt habe kann ich nur mutmaßen:

Es handelt sich bei der Vorlage für das Board um die Revision D des CO61851 Modells. Das war nach meinen Nachforschungen das letzte Design vor den Freddy Modellen. Ein großer erkennbarer Unterschied kann man auch an den am rechten Rand verbauten Widerstands Arrays anstatt der einzelnen aufrecht stehenden Widerständen erkennen. Der Ersteller des Remakes hat ja in seinem Blogbeitrag den Aufbau beschrieben. Dort gab es zwar zwei oder drei kleine Designfehler, diese sind aber wohl in dieser Auflage korrigiert. In seinem Blog tauchen weder im Text noch auf den Bildern die von Dir gezeigten Leitungen auf.

Ich gehe also davon aus, dass da nichts mehr mit Drähten nachgezogen werden muss. Aber das ist erst mal nur meine Einschätzung. Genaueres kann ich erst sagen, sobald mein Board bestückt und getestet ist.

Wichtig ist aber, dass sich Marek beim Design an den original Schaltplänen orientiert hat. Somit hat man auch kein Chroma-Signal am Videoausgang generell auch die verbesserungswürdige Video-Signal Schaltung. Aber da hat man ja jetzt die Möglichkeit die diversen Video Mods direkt zu bestücken. Ich überlege noch ob ich sogar den Videoteil unbestückt lasse und direkt ein UAV integriere. Den RF-Modulator lasse ich auf jeden Fall weg.

Olix 11.12.2021 17:21

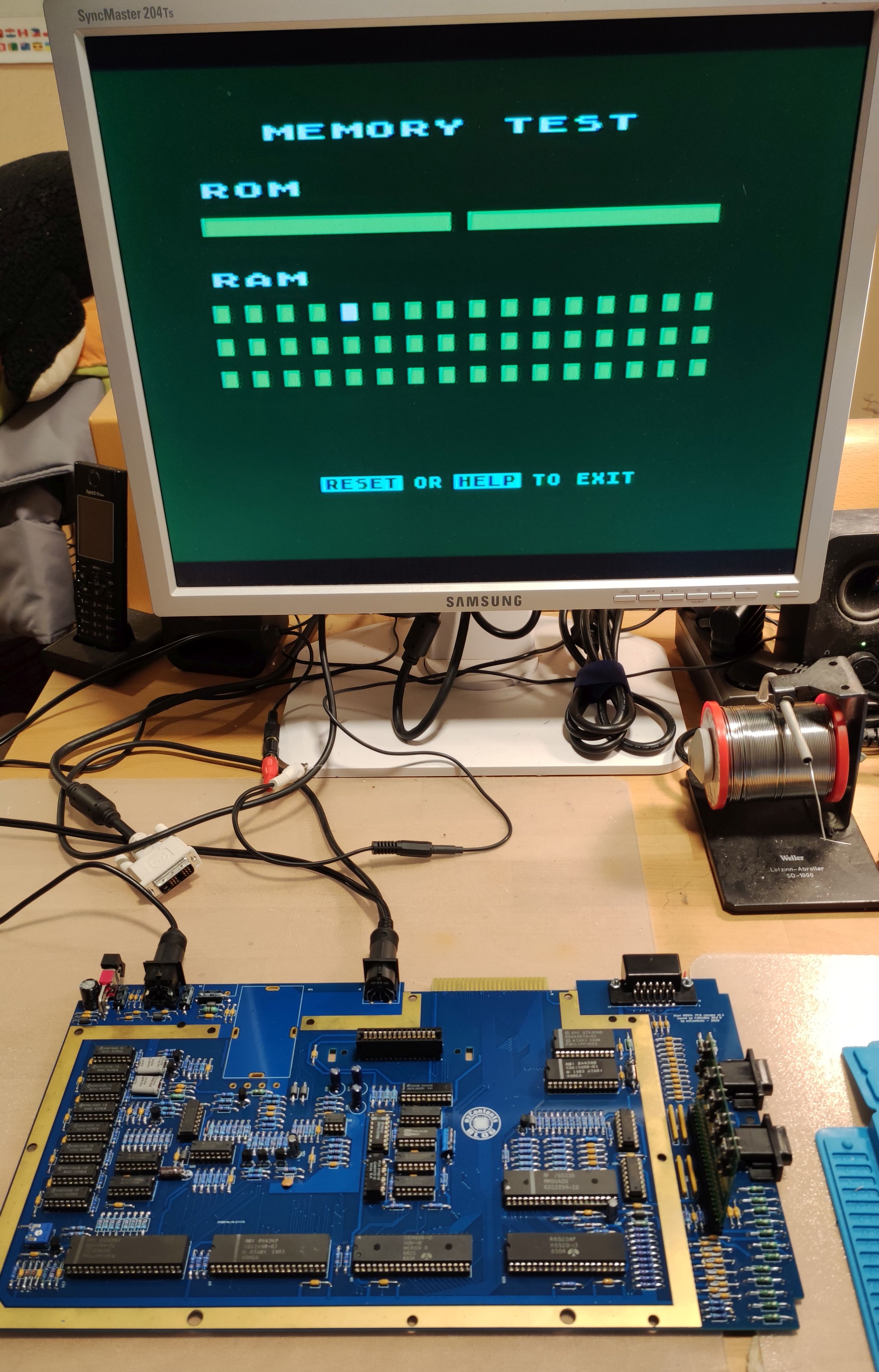

Erstes Board bestückt: Funktioniert auf Anhieb 😁


Damit hatte ich ehrlich gesagt nicht gerechnet. Nach dem Auflöten von rund 350 Bauteilen hatte ich nach dem ersten Einschalten bereits volle Funktion! Bin echt zufrieden. Jetzt habe ich einen komplett runderneuerten 800XL. Alles neu, mit Ausnahme der Custom Chips. Selbst sämtliche Buchsen und Schalter sind Neuware. Da es sich ja um ein Original-Layout handelt, hat es auch noch eine verbesserungswürdige Videosektion und kein Chroma Signal für das S-Video Signal. Das wird als nächstes korrigiert. Zunächst durch die üblichen Korrekturen und wenn ich dann noch nicht zufrieden bin durch ein UAV Modul. Danach kommt als Erweiterungen nur noch eine aktuelle SRAM 512 KB rein, der Pokey wird durch ein PokeyMax ersetzt und dann kommt das Board in ein durchsichtiges Plexiglasgehäuse. Das gibt dann mein Wohnzimmer-Spiele-Atari.

Noch zum Vergleich die beliebten Vorher/Nachher Bilder:

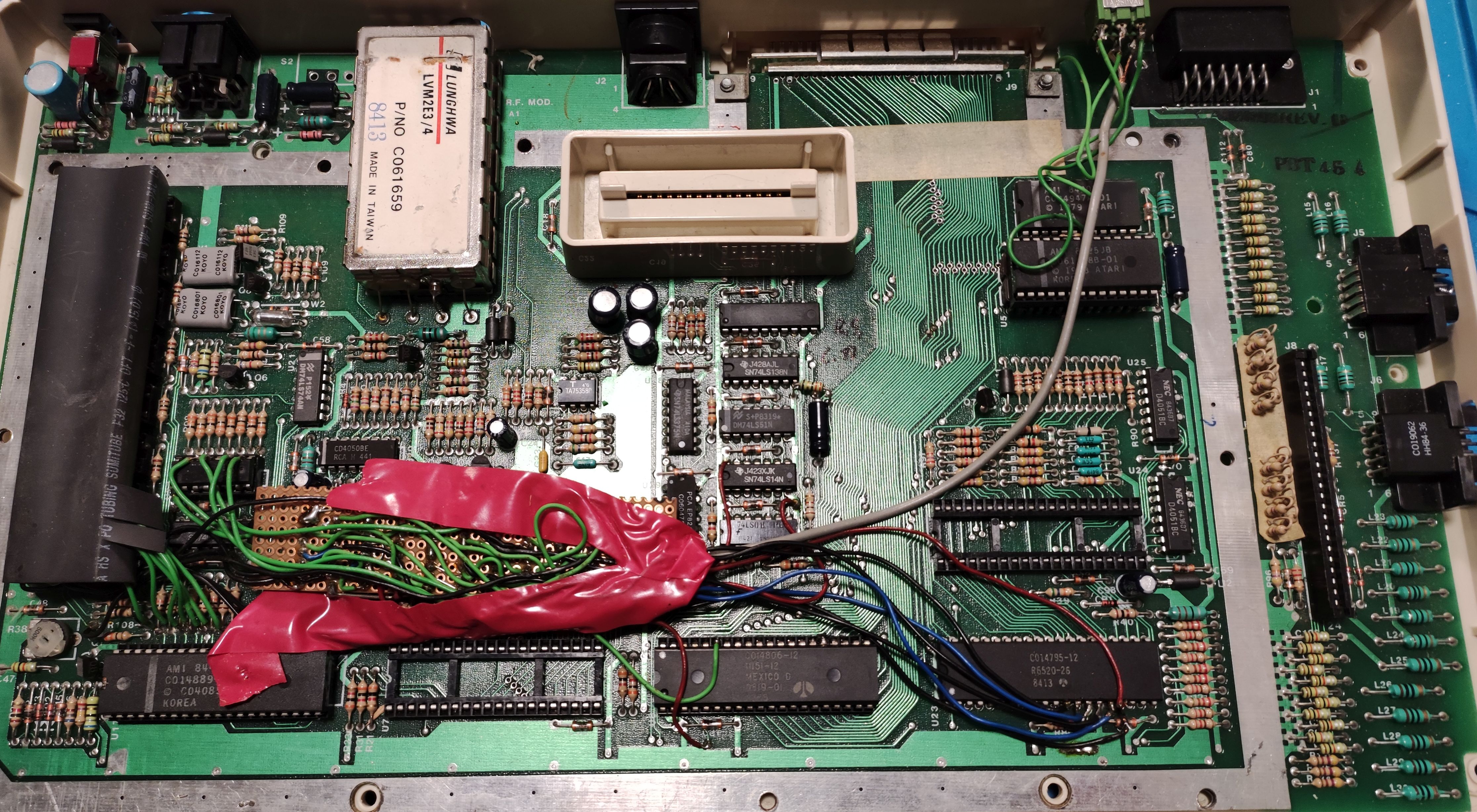

800XL_ALT.jpg Vorher

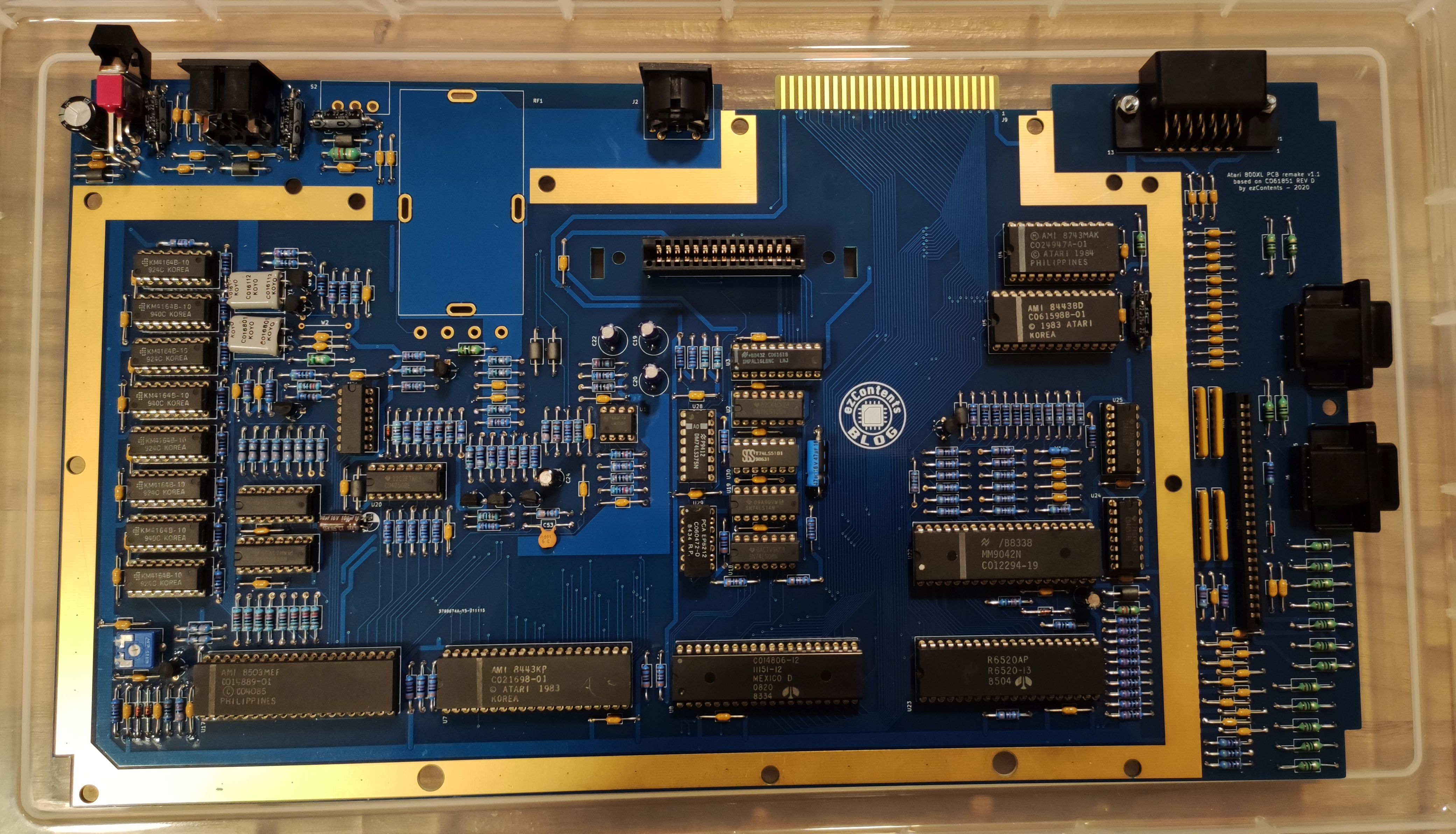

800XL_NEU.jpg Nachher

Anhänge:
Olix 24.12.2021 18:53

So, Projekt abgeschlossen 😁

Mein "Farbik-Neues" XL-Motherboard wurde noch mit folgenden Erweiterungen aufgepimpt:

  • 512KB Statisches RAM von TF_HH (V4.4)
  • Stereo mit Pokeymax 2 (Stereo + Covox)
  • 4in1 OS auf 512K EPROM (Original V2 OS, QMEG, MyBIOS, HIAS HighSpeed OS )
  • S-VIDEO Mod. V2.1 (Mit Schalter um Verbindung über C54 zu unterbrechen)
  • Acrylglas-Gehäuse

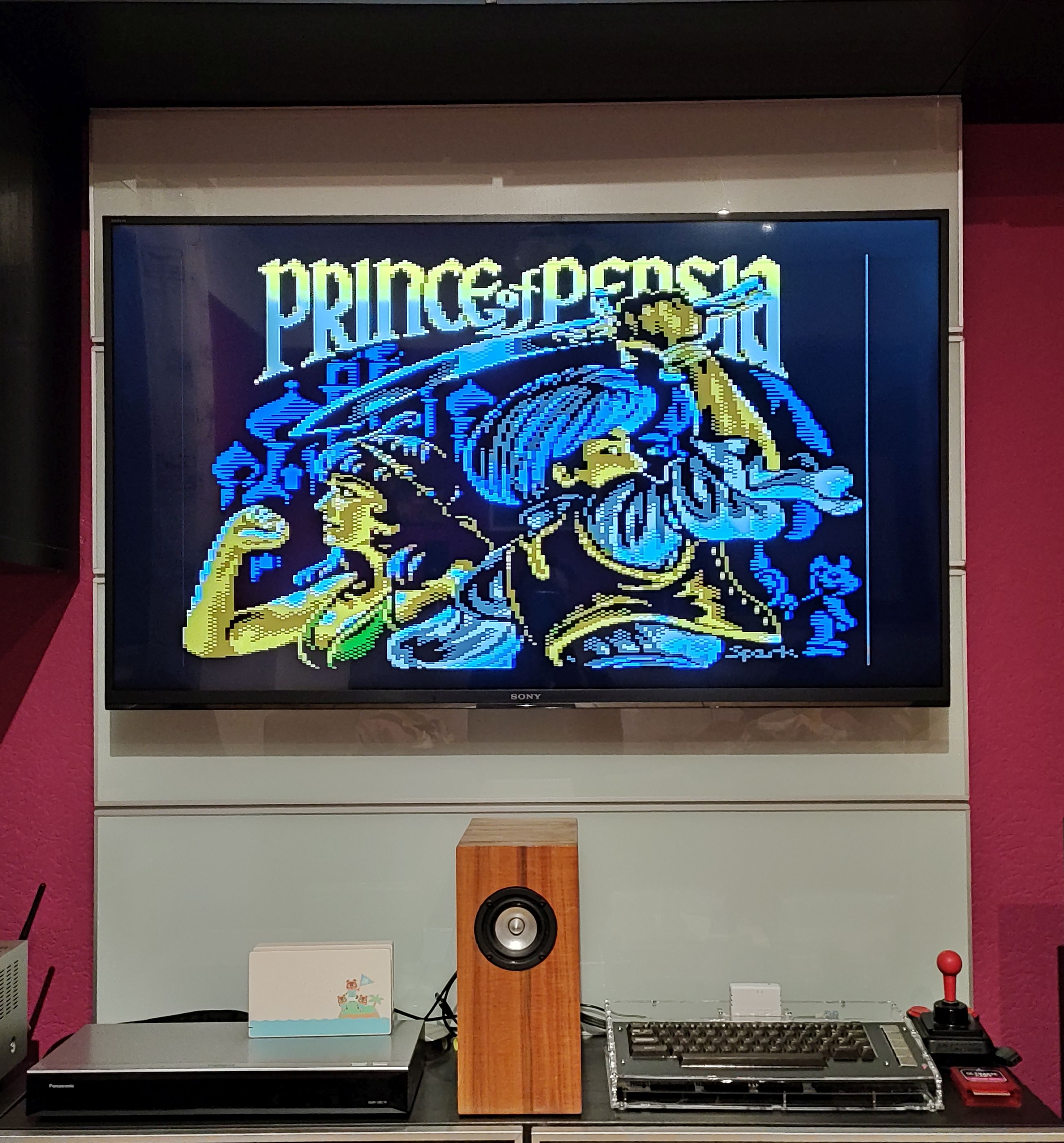

Das gibt jetzt mein Wohnzimmer-Spielerechner - ist einfach zu Schade für die Vitrine.

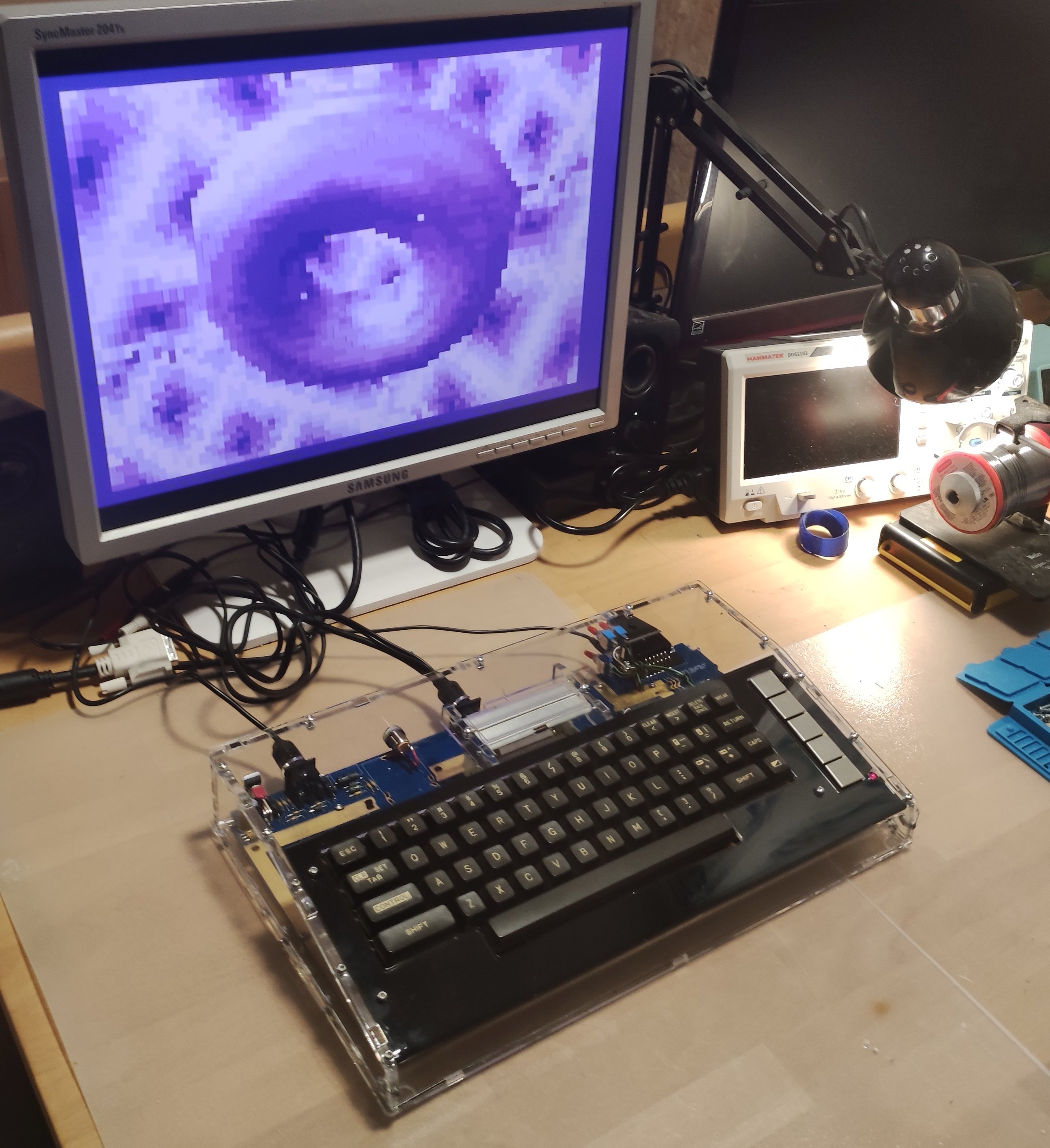

Hier noch ein par Bilder:

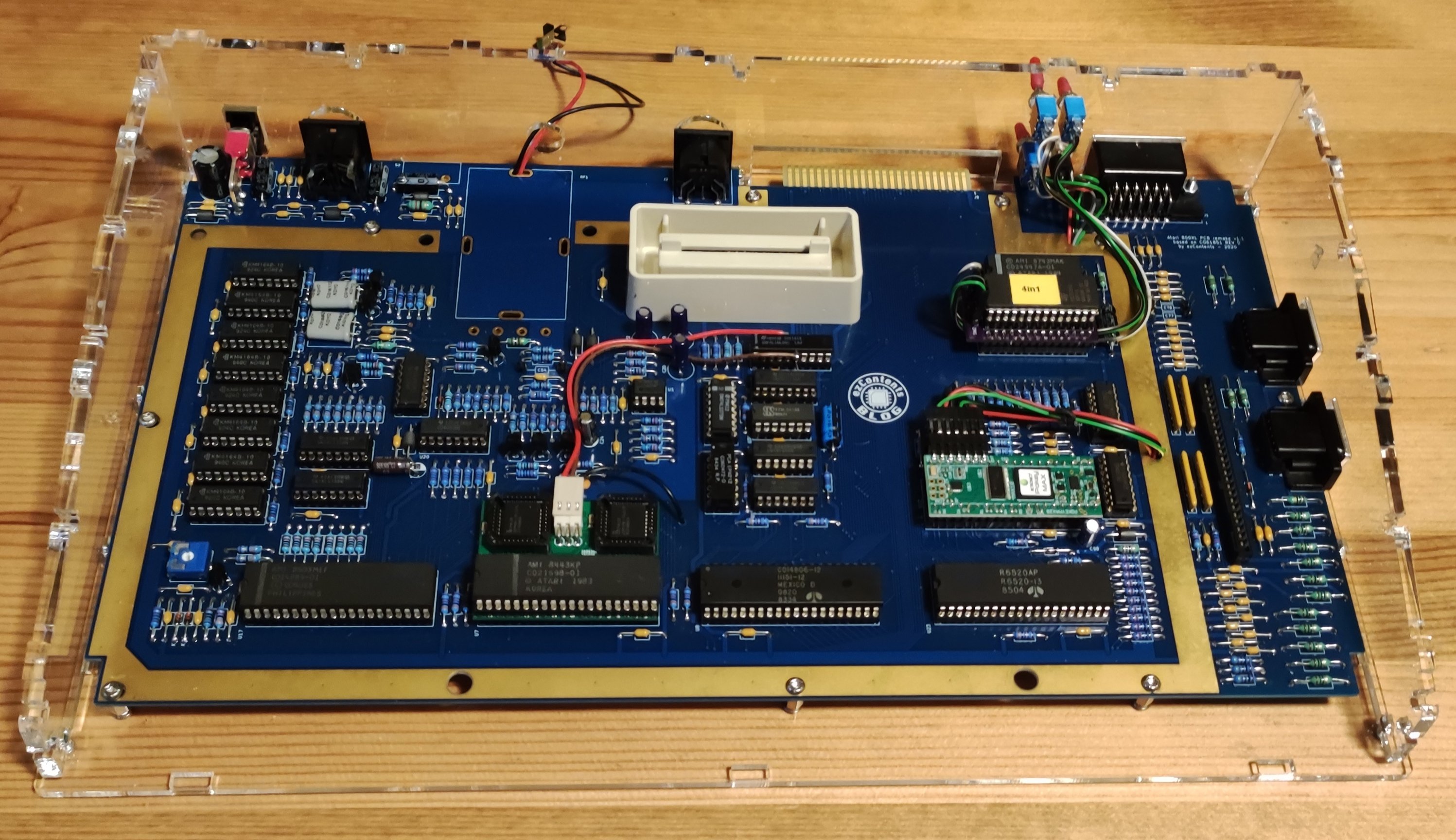

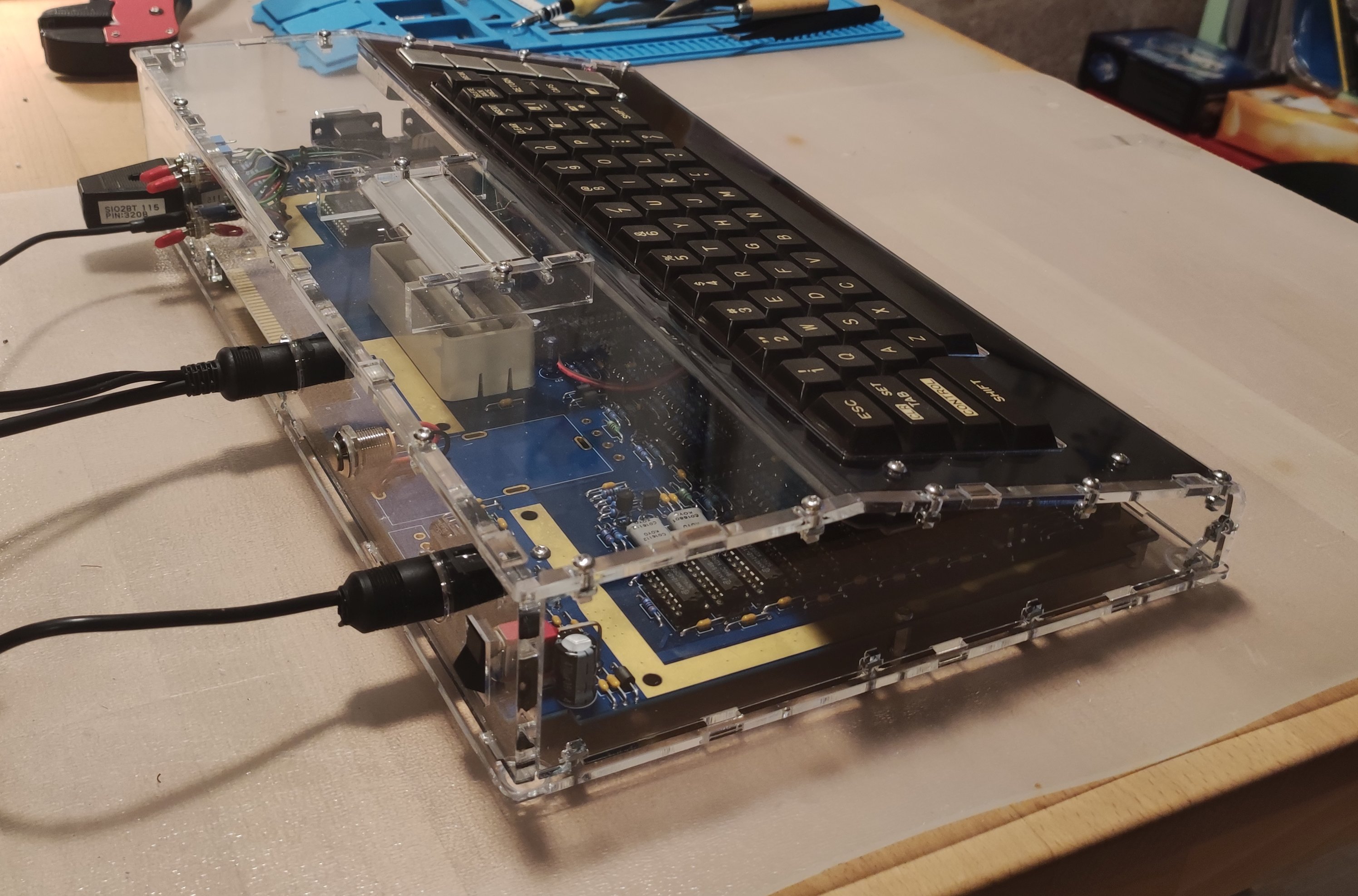

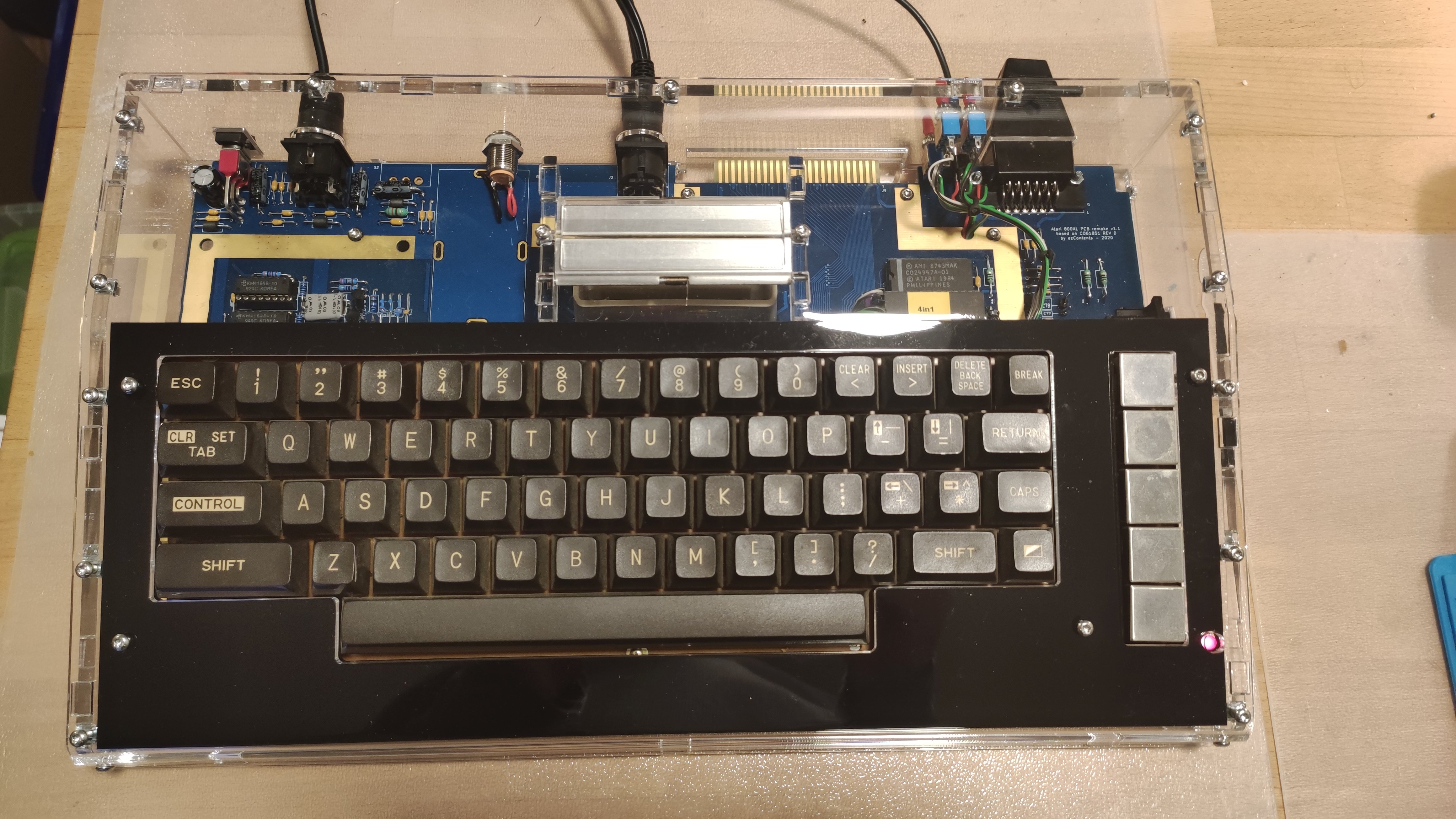

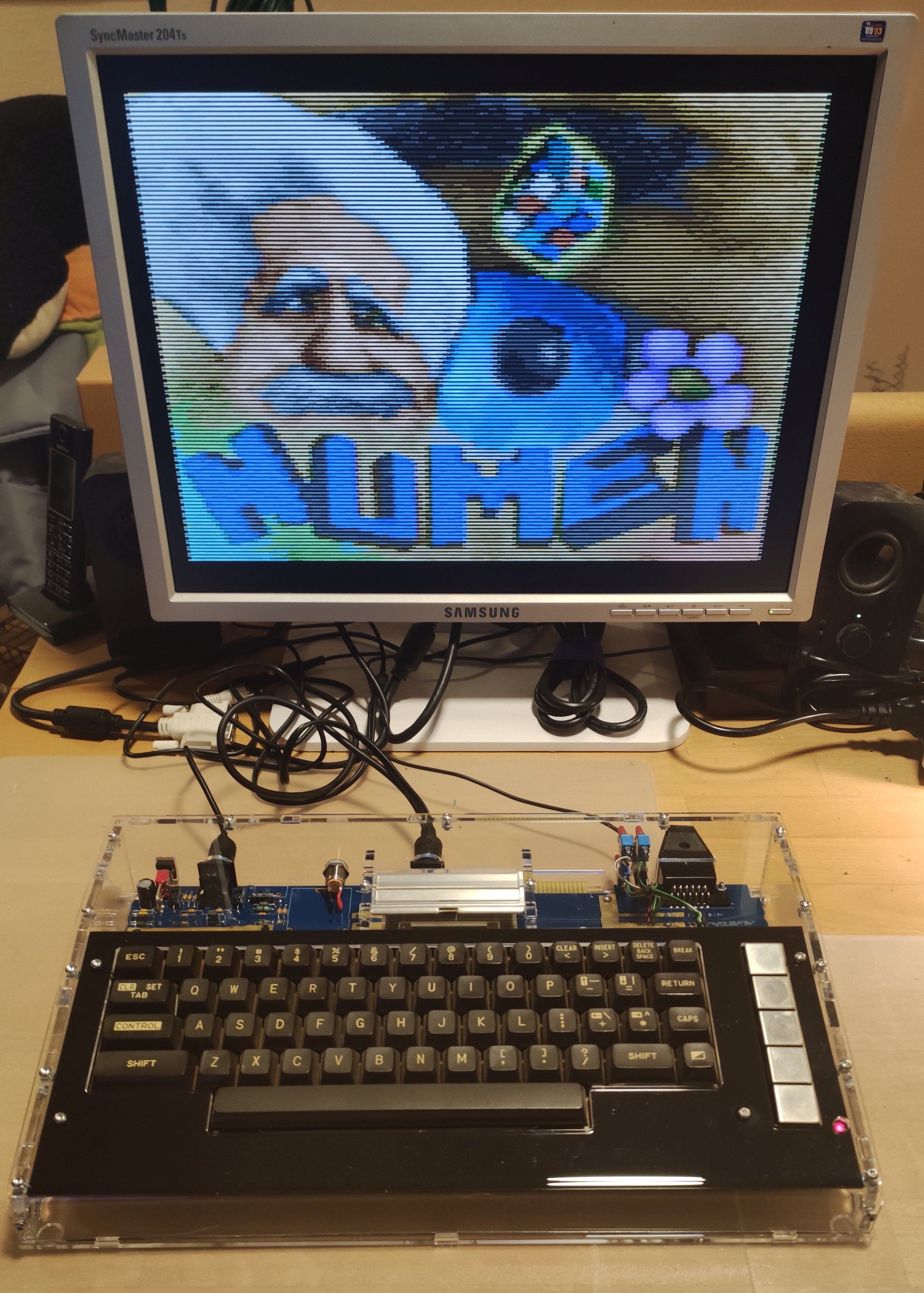

Board-Final1.jpg Final2.jpg Final3.jpg Numen.jpg Numen3.jpg

... jetzt kann ich mich endlich meinem 400rt widmen. Der wartet seit nun 40 Jahren darauf von mir eine Speichererweiterung und ein AV Anschluss zu bekommen ... aber das ist eine andere Geschichte 😉

Anhänge:
Ukl 24.12.2021 21:05

Das sieht so klasse aus und du hast tolle Arbeit geleistet. Mein Board von dir ist gestern angekommen, jetzt muss ich mich an die Beschaffung der einzelnen Komponenten machen.

Gibt es aus deiner Erfahrung eine bestimmte Reihenfolge die man bei der Bestückung einhalten sollte? 🙂

Olix 24.12.2021 21:41

Schau mal in der ersten Mail von mir. Da gibt es einen Anhang tipps.txt. Da steht unter anderem folgendes:

Ich bin bei der Bestückung so vorgegangen:

zunächst die flachen Bauteile: Dioden, Kondensatoren Widerstände und Spulen, dann die IC-Sockel und Widerstandsgatter und Poti jetzt Transistoren, Elkos und Quarze zunächst noch Powerschalter und Netzteilbuchse -> jetzt schon mal 5V-Spannungen, Massepunkte und Takt prüfen (um deb Systemtakt mit Oszi zu messen muss U21 gesteckt sein. Sonst können noch alle ICs draussen bleiben)

nun die Monitorbuchse -> wenn man es nicht erwarten kann, schon mal alle ICs einsetzen und einschalten! (Hoffentlich kommt ein Ready - falls das Ready kommt, aber der HIntergrund grün anstatt blau ist, dann am Poti nachjustieren. Meist muss er fast ganz auf Anschlag) und wenn alles gut ist, die restlichen Buchsen einlöten.

Die beiden Kondensatoren C77 und C78 sollte man weg lassen, da dadurch das SIO Signal bei höheren Geschwindigkeiten versaut wird. Infos: http://sio2sd.gucio.pl/wiki/HighSpeed_en

Den Elko C98 (beim Pokey) würde ich ligend einbauen, dann gibt es keine Probleme, wenn ein Stereo-Pokeyboard, TK-II oder PokeyMax nachgerüstet wird. Sonst steht die Huckepackplatine auf dem Elko auf und man muss ihn hässlich umbiegen. (Hab ich bei mir leider nicht berücksichtigt)

Ach ja, den RF-Modulator habe ich gleich von vornerein weg gelassen. Zum einen benötige ich kein Antennensignal und zum anderen kann man den Platz gut verwenden, wenn man mal eine Erweiterung einbauen möchte.

Da ja das ein Original-Nachbau ist, sind auch einige verbesserungswürdige Schaltungsteile vorhanden. Allem voran natürlich der Videoteil. Zur Verbesserung der Bildqualität und um das Farbsignal für S-Video nachzurüsten kann der klassische Supervideo 2.1 Hack eingebaut werden. Dazu folgende Komponenten ändern (Macht ja wenig Sinn erst das Original einzubauen und dann direkt wieder zu ersetzen, also falls geplant, dann gleich folgende Komponenten verwenden):

R52 (2k0) wird ersetzt durch 2,7K R53 (100) wird ersetzt durch 75 Ohm R66 (100) wird ersetzt durch 75 Ohm R116 (51) wird ersetzt durch 4,7 Ohm (oder 2,2 Ohm) C50 (10 uF Elko) wird durch 100uF Elko ersetzt L5 ersetzen durch 0 Ohm Brücke, Ferrit-Perle oder 22uH Spule (Ich hab mich für die Ferrit Beat entschlossen). Für das fehlende Chroma Signal muss natürlich auf der Unterseite der Platine an der richtigen Stelle eine Leitung über einen 75 Ohm Widerstand zum Monitorbuchse geführt werden.

Das mit Abstand beste Bild erhält man wenn man auf das Composite (FBAS) Signal verzichten kann und nur SVideo Nutzt, dann einfach C54 weg lassen (oder mit Schalter abschaltbar machen; das habe ich gemacht).....

Mathy 24.12.2021 23:48

. Hallo Oli, Leute

Olix schrieb: (oder mit Schalter abschaltbar machen; das habe ich gemacht).....

Da gab es doch eine bessere Lösung. Wenn Ich mich nicht irre von Jürgen.

Tschüß

Mathy

Schreibe nicht der Absicht zu, was man mit Dummheit oder Ignoranz erklären kann.

Olix 25.12.2021 05:53

... ja, mit einer Shottky Diode. Hat bei mir aber nicht den gewünschten Effekt gebracht. Siehe hier:

https://abbuc.de/forum/viewtopic.php?f=3&t=345

Oder natürlich ein UAV Modul. Aber eigentlich bin ich mit dem jetzigen Ergebnis zufrieden.

Olix 07.02.2022 14:57

NEUN WARENKÖRBE FÜR BAUTEILE

Ich habe mal die BOM etwas überarbeitet und zwei öffentliche Warenkörbe erstellt.

1. bei Mouser https://www.mouser.com/ProjectManager/ProjectDetail.aspx?AccessID=366df8e1b5

Wer es sich einfach machen will und nicht aufs Geld schaut, der kann einfach diesen kompletten Warenkorb bestellen. Es fehlen dann nur noch die speziellen Bauteile, die es weder bei Reichelt noch bei Mouser gibt. (siehe unten) - Bei Reichelt muss dann gar nix bestellt werden. ACHTUNG: Es kann sein, dass das eine oder andere Bauteil inzwischen nicht mehr lieferbar ist, dann muss man auf einen Ersatz ausweichen oder doch sein Glück bei Reichelt versuchen.

2. bei Reichelt https://www.reichelt.de/my/1923011

Dieser Warenkorb beinhaltet alle Bauteile, welche es bei Reichelt gibt. Was ihr hier definitiv nicht findet sind die axialen Keramik Kondensatoren. Aber sonst fast alles. Im großen und Ganzen ist bei Reichelt ziemlich alles etwas billiger. Problem man bekommt eben NICHT alles und man sollte bei Mouser über 50 Euro kommen für kostenlosen Versand - sonst 20 Euro Porto!!! Bei Reichelt kommt aber auch immer 5,95 Porto drauf. Muss man halt mal schauen und rechnen....

Wie Ihr nun die Bestellungen kombiniert überlasse ich Euch.

Weder bei Reichelt oder Mouser:

SIO Port 4,50 + 9 Euro Porto bei biuro@sikorsoft.waw.pl

Bei restore-store.de: Joystick Buchse 0,90 Power-Buchse 1,22 Video Buchse 1,12 + 5,95 Porto

Was dann noch fehlt :

Sally, Antic, GTIA, Pokey, PIA, MMU, DelayLine Quarz 3.546894MHz , 24 pol. Tastaturbuchse, Kunststoffschacht um den Modulport

Olix 11.02.2022 18:40

Ich habe eben mein zweites 800XL Board erfolgreich fertig bestückt und diesmal ein UAV eingebaut. Funktioniert wunderbar. Wobei ich im direkten Vergleich sagen muss, dass beim sorgfältigen Einbau eines SVideo-Mods das Bild ohne UAV kaum schlechter ist. Zumindest das SVideo Bild bei entferntem C54 (also ohne Compositesignal.

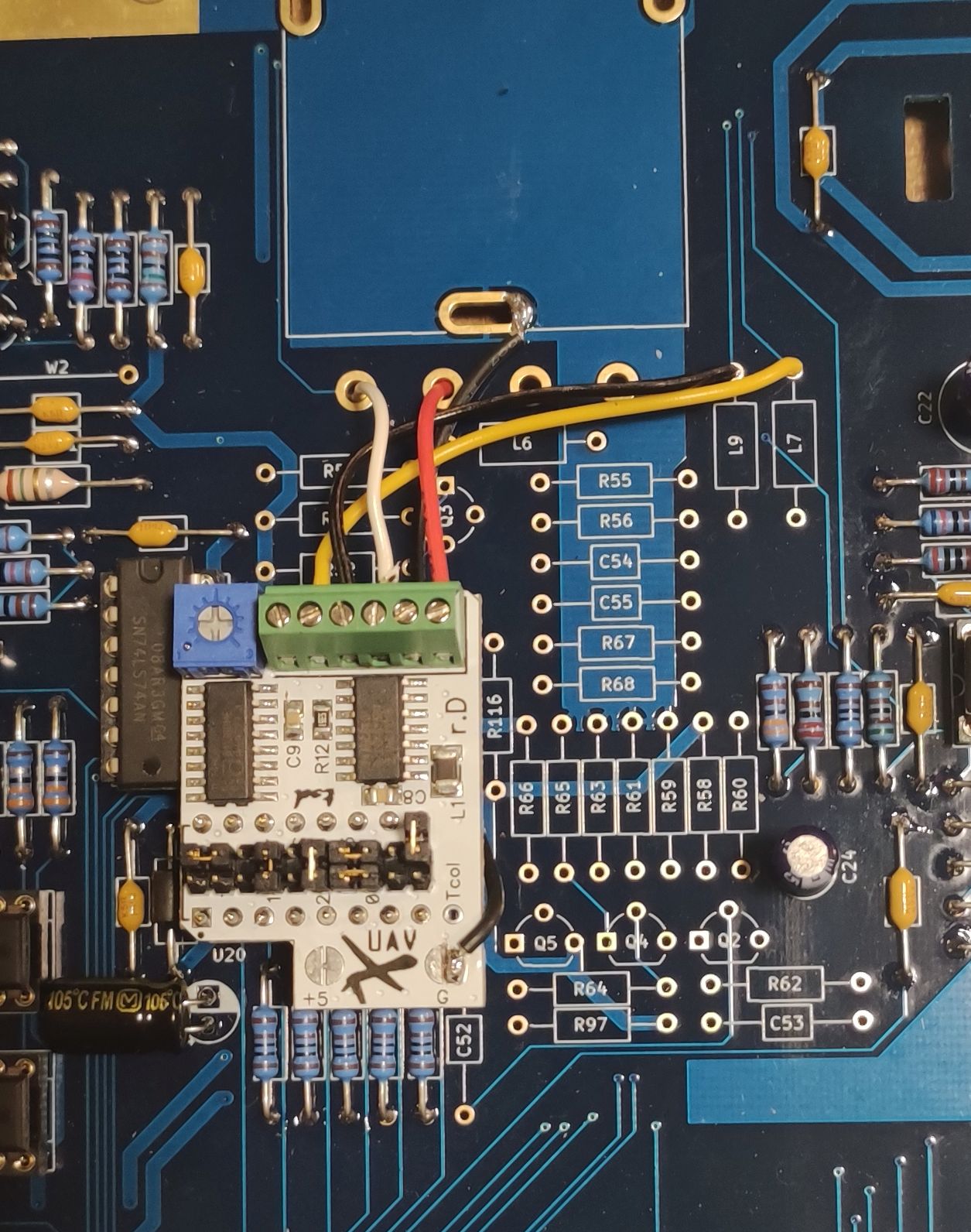

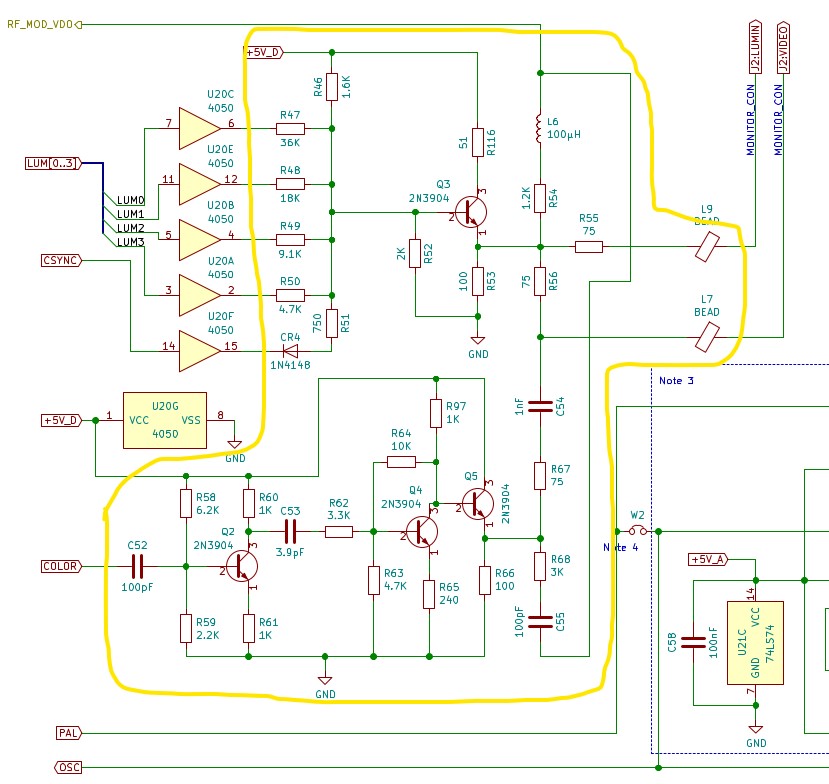

Aus Spaß habe ich mal den kompletten Videopart auf dem Board unbestückt belassen, also alles ab dem 4050 und der Colorsignal-Aufbereitung:


Anhänge:
Mark 14.02.2022 09:28

Hallo allerseits, Ich hab da mal ne Frage.Das Board ist soweit zusammen gelötet bis auf die Delay-Line habe ich alles. Als ich alles zusammen gelötet hatte ,habe ich die Spannung an den IC`s durchgemessen(Ohne IC). Hatte überall 5,2 Volt ausser bei U1(LM358) und U20(4050) da hatte ich nur 4,43 Volt. Ist das Normal ?

gruss Mark

Olix 14.02.2022 09:39

Also ich denke, wenn keine ICs eingesteckt sind, dann sollte an den 5V Punkte auch überall die 5V vorhanden sein. 4,43V scheint mir da etwas wenig. Ich glaube ich hatte auch an allen Messpunkten den identischen Wert gemessen (auch so knapp über 5V)

Hier meine Messpunkte (wie gesagt: KEIN IC gesteckt):

    5V  GND

U17 27  2   GTIA
U7  21  1   ANTIC
U8  8   1   SALLY
U23 20  1   PIA
U22 17  1   POKEY

U1  8   4   LM358
U2  16  8   LS138
U3  20  10  MMU
U4  24  12  BASIC
U5  28  14  OS

U9-16   8   16  RAM

U18 14  7   LS08
U19 14  7   LS14
U20 1   8   4050
U21 14  7   LS74

U26 16  8   LS158
U27 16  8   LS158
U28 16  8   LS375
U29 14  7   DelayLine
U30 14  7   LS51

J8  19  18  KeyCon

Ich messe das heute Abend mal nach....

Olix 14.02.2022 09:47

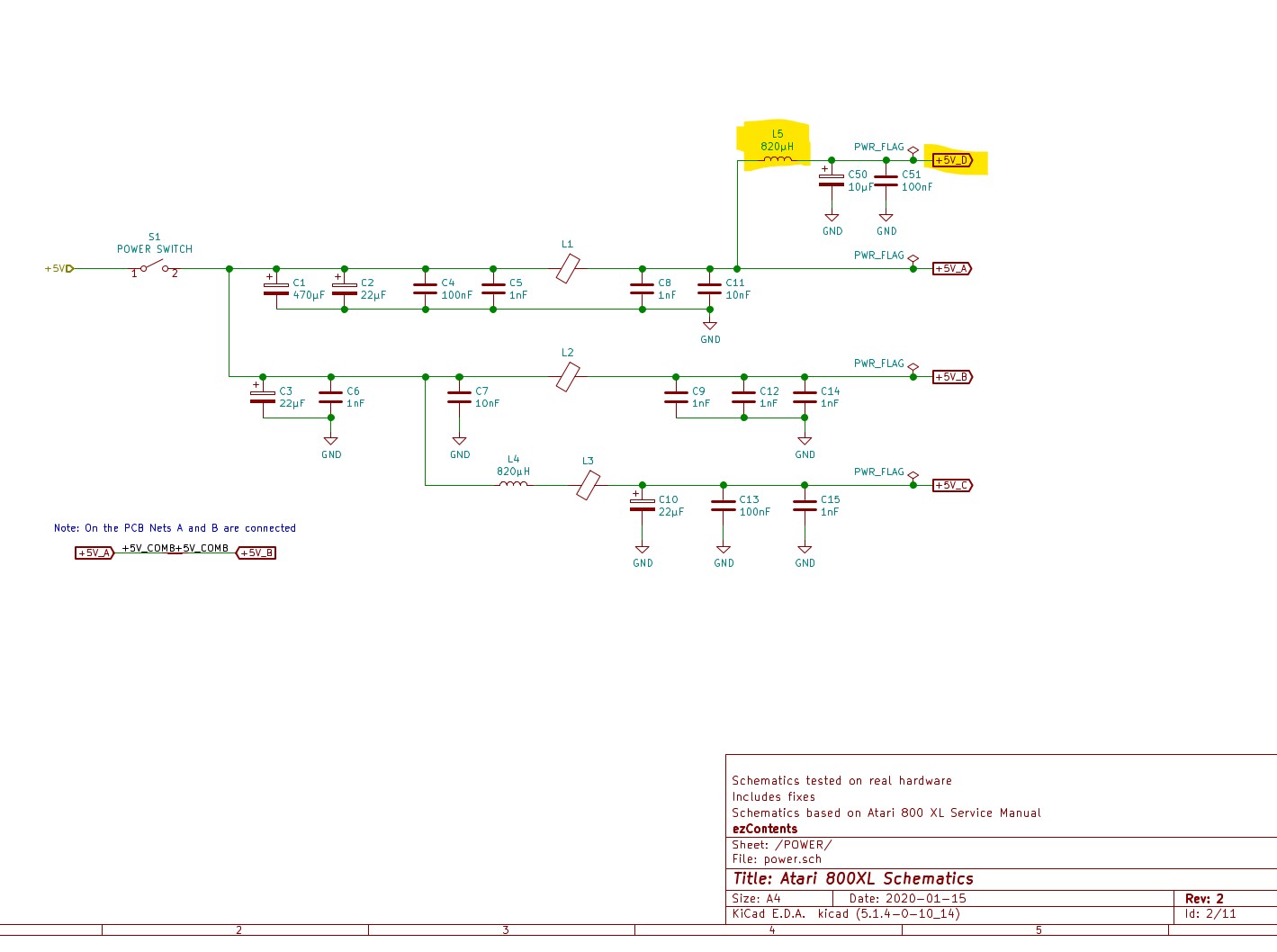

.... OK - Ich habe mal den Schaltplan angeschaut und gesehen, dass der LM358 und der 4050 über die 5V_D Schiene versorgt wird, der auch den Videoteil versorgt. Diese 5V-Trasse läuft durch eine Induktion (L5) mit 820 uH und die zieht die Spannung so runter. Das ist normal.

Allerdings wird in den diversen VideoMODs eh empfohlen, genau aus diesem Grund, die Spule durch einen kleineren Wert (z.B: 22 uH) oder sogar durch eine Drahtbrücke (0 Ohm) zu ersetzen. Ich perönlich ersetze diese meistens durch eine Ferrit-Perle so wie in den anderen 5V-Versorgungswegen (wie L1, L2 und L3), dadurch hatte ich diesen Spannungsabfall nicht gemessen.


Anhänge:
Mark 14.02.2022 10:41

Hi, Vielen Dank für die Antwort. Gruss Mark

Erhard 04.03.2022 20:03

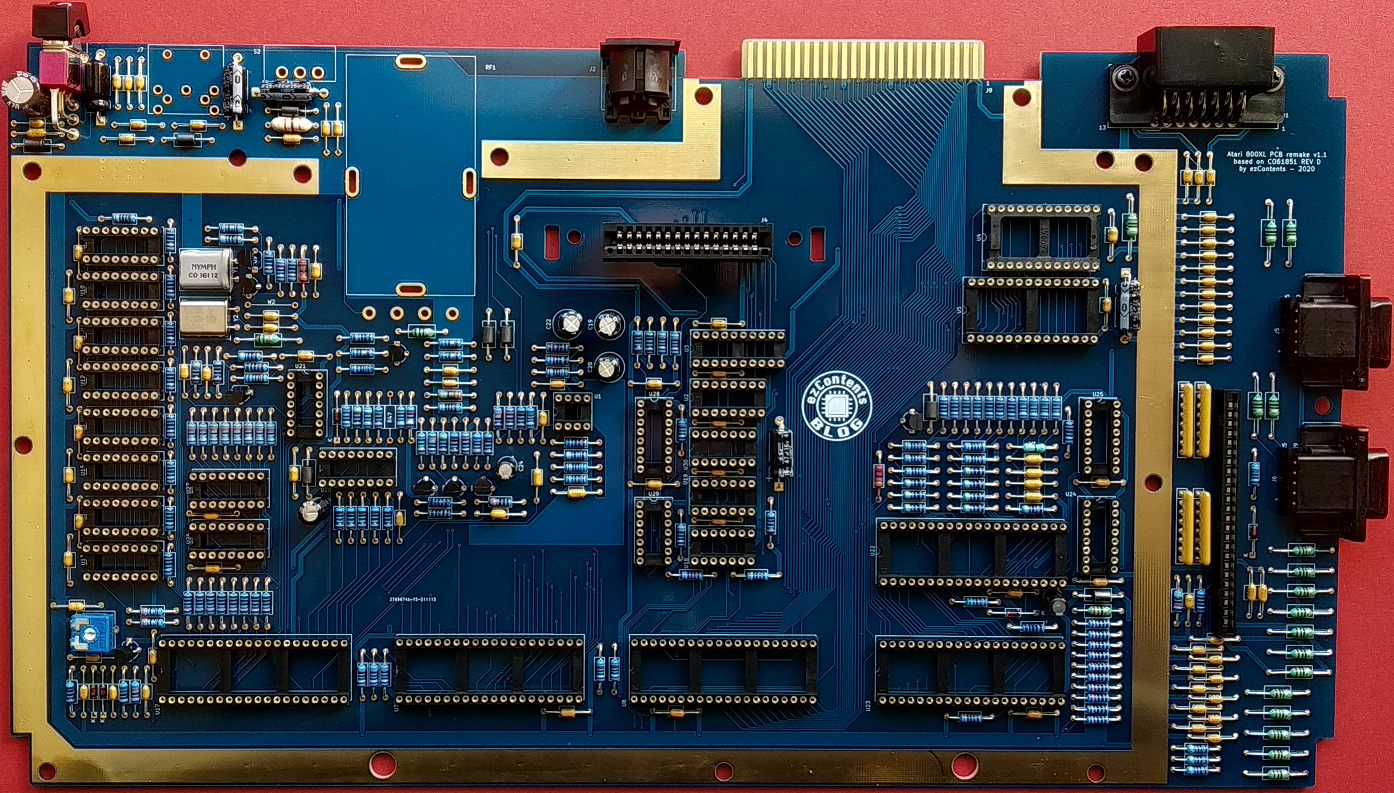

So, meins nähert sich auch der Fertigstellung, siehe Bild.

PS: die Platine ist nicht wirklich so krumm, aber ich bin zu ungeschickt, um mit dem SmartPhone ein nicht verzerrtes Abbild der Wirklichkeit zu erzeugen.


Anhänge:

Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.

andymanone 04.03.2022 20:27

Sieht doch gut aus 😎 !

Ach, und alten Männern, mit schlechten Augen fällt das gar nicht auf, wenn Du nicht extra darauf hinweist 😉 .

Gtx., andY

Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

Erhard 07.03.2022 14:54

andymanone schrieb: Sieht doch gut aus 😎 !

Die Platine schon, das Foto nicht 🙂

War eigentlich schon immer ein fotografiertes Rechteck spährisch verzogen oder "schafft" das nur die Handy-Fotografie?

Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.

Olix 07.03.2022 15:02

Also falls dich das tröstet: Ich schaffe es auch nie mit dem Handy etwas Rechteckiges zu fotografieren ohne dass es danach ein Trapez ist. Wenn man senkrecht von oben fotografiert hat man entweder Schatten oder Reflexionen und wenn man etwas von der Seite knipst, dann wird eben alles verzerrt. 😞

Mathy 08.03.2022 00:23

. Hallo Leute

Deswegen suche Ich noch eine modernen Scanner mit dem man auch 3D Objekte scannen kann und nicht nur Flaches. Vor Jahrzehnte hatte man Scanner, damit hat man sehr schön bestückte Platinen scannen können. Keine Reflektionen, keine Schatten. Aber die gibt es wohl heute nicht mehr für noch einigermaßen vertretbare Preise.

Tschüß

Mathy

Schreibe nicht der Absicht zu, was man mit Dummheit oder Ignoranz erklären kann.

Erhard 08.03.2022 19:08

Ich habe schon einen Scan von einem 800 XL Board gesehen, wo offenbar scheibchenweise fotografiert und dann die Scheiben zusammengesetzt wurden.

Also: |A|B|C|D|... -> ABCD

Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.

Mathy 08.03.2022 23:33

. Hallo Erhard

Das kann mittlerweile jedes moderne Handy. "Panorama" heisst der Modus. Problem dabei ist das man eine ruhige Hand braucht. Hab's mehrmals draussen benutzt um ein Gebäude zu Photographieren, funktioniert meistens. Habe Ich letztens drinnen probiert um die Schnittstellen eines Autoradios zu Photographieren, hat nur bedingt geklappt.

Tschüß

Mathy

Schreibe nicht der Absicht zu, was man mit Dummheit oder Ignoranz erklären kann.

Olix 22.03.2022 10:21

Kommt jetzt vermutlich für die meisten zu spät, aber falls doch noch jemand eines der 800XL Remake Boards bestücken möchte:

Ich habe jetzt ein durchsuchbares PDF der Bestückungsseite erstellt. Damit kann dann einfach per Textsuche (bei den meisten PDF Programmen Strg+F) nach einem bestimmten Bauteil (z.B. R105, C22 oder L12 ...) gesucht werden. Das macht dann das Auffinden der Position eines Bauteiles auf der Platine einfacher.

PCB_Durchsuchbar.pdf

Anhänge:
Erhard 25.03.2022 19:07

Das ist ja mal cool!

War bestimmt viel Arbeit.

Apropos Arbeit - dem Remake hätten zwei Erweiterungen nicht geschadet: die Stromversorgung am Parallelen Bus und das Chroma-Signal an der Buchse. Das auf so einer schönen Platine nachträglich zu verdrahten grenzt an ein Verbrechen ...

CU, Erhard

Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.

Cossi 15.08.2022 17:10

Hallöchen Ich Kram den Thread nochmal raus 😉

Habe mein Board nu auch endlich fertig gestellt …die Custom Chips kamen aus einen Defekten Atari . Beim ersten einschalten lief auch gleich alles auf Anhieb …aber 😀 Nach 30 min ist das Board eingefroren ..dabei is mir aufgefallen das der(die) Sally extrem heiß wird ( kan man keine 3 sek anfassen). Beim 2ten Test lief das Board 1h durch aber Sally wurde immer noch heiß 😲

Wie heiss wird die CPU im standbye?! Kans sein das die putt is ?.

Grüße Frank

andymanone 16.08.2022 18:32

Cossi schrieb: Hallöchen Ich Kram den Thread nochmal raus 😉

Habe mein Board nu auch endlich fertig gestellt …die Custom Chips kamen aus einen Defekten Atari . Beim ersten einschalten lief auch gleich alles auf Anhieb …aber 😀 Nach 30 min ist das Board eingefroren ..dabei is mir aufgefallen das der(die) Sally extrem heiß wird ( kan man keine 3 sek anfassen). Beim 2ten Test lief das Board 1h durch aber Sally wurde immer noch heiß 😲

Wie heiss wird die CPU im standbye?! Kans sein das die putt is ?.

Grüße Frank

Klingt nach der typischen "Mexico" Sally 😉.

Entweder, einen von den kleinen "Aller-Welts"- Alu-Kühlkörpern (die es auch für RPi & Co gibt) drauf setzen, oder nach einer anderen "Nicht-Mexico" Sally gucken.... 😉.

Falls Du auch eine RAM-Expansion geplant haben solltest, wäre mein Tipp, sich die Antonia 4MEG Erweiterung von Jacek (Simius) zu besorgen.

Die ersetzt gleichzeitig die "normale" Sally durch eine kompatible W65C816S CPU (mit 24 Bit Adressbus), die bis zu 20 MHz getaktet werden kann.

Bei 1,79MHz wird die nicht mal handwarm 😮 😎 !

Habe ich schon in mindestens sechs 8-Bittern von mir verbaut bisher...

Gtx., andY

Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

Cossi 17.08.2022 14:09

Habe mir nun 2 Slovakia Sally’s besorgt 😀 Die werden auch nur knapp handwarm … schon komisch .

Den Mexikoding werd ich dan im Winter verheitzen 😁 aber werd ich mal mit Kühlkörpern testen .

Verbauen wollt ich noch die ultimate die hier seit 1 Jahr rumliegt und Sophia wens wieder welche gibt :?

Thx

andymanone 19.08.2022 18:45

Cossi schrieb: Habe mir nun 2 Slovakia Sally’s besorgt 😀 Die werden auch nur knapp handwarm … schon komisch .

Den Mexikoding werd ich dan im Winter verheitzen 😁 aber werd ich mal mit Kühlkörpern testen .

Verbauen wollt ich noch die ultimate die hier seit 1 Jahr rumliegt und Sophia wens wieder welche gibt :?

Thx

Ahh, cool (im doppelten Sinne 😂 )!

Alles klar, kannst ja dann die Mexico-CPU einfach als "Teelicht-Ofen" verwenden.... Einfach im Winter dann den umgedrehten Blumentopf, an statt über die Teelichter, einfach über die Sally hängen und schon wird´s mollig warm zuhause in der Bude 😎 😮 😂!

Gtx., andY

Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

Cossi 22.08.2022 07:40

Oder an der Wasserleitung anstrapsen als Durchlauferhitzer …. Da eröffnen sich ganz neue Anwendungsbereiche 😁

Emwee 05.09.2022 18:23

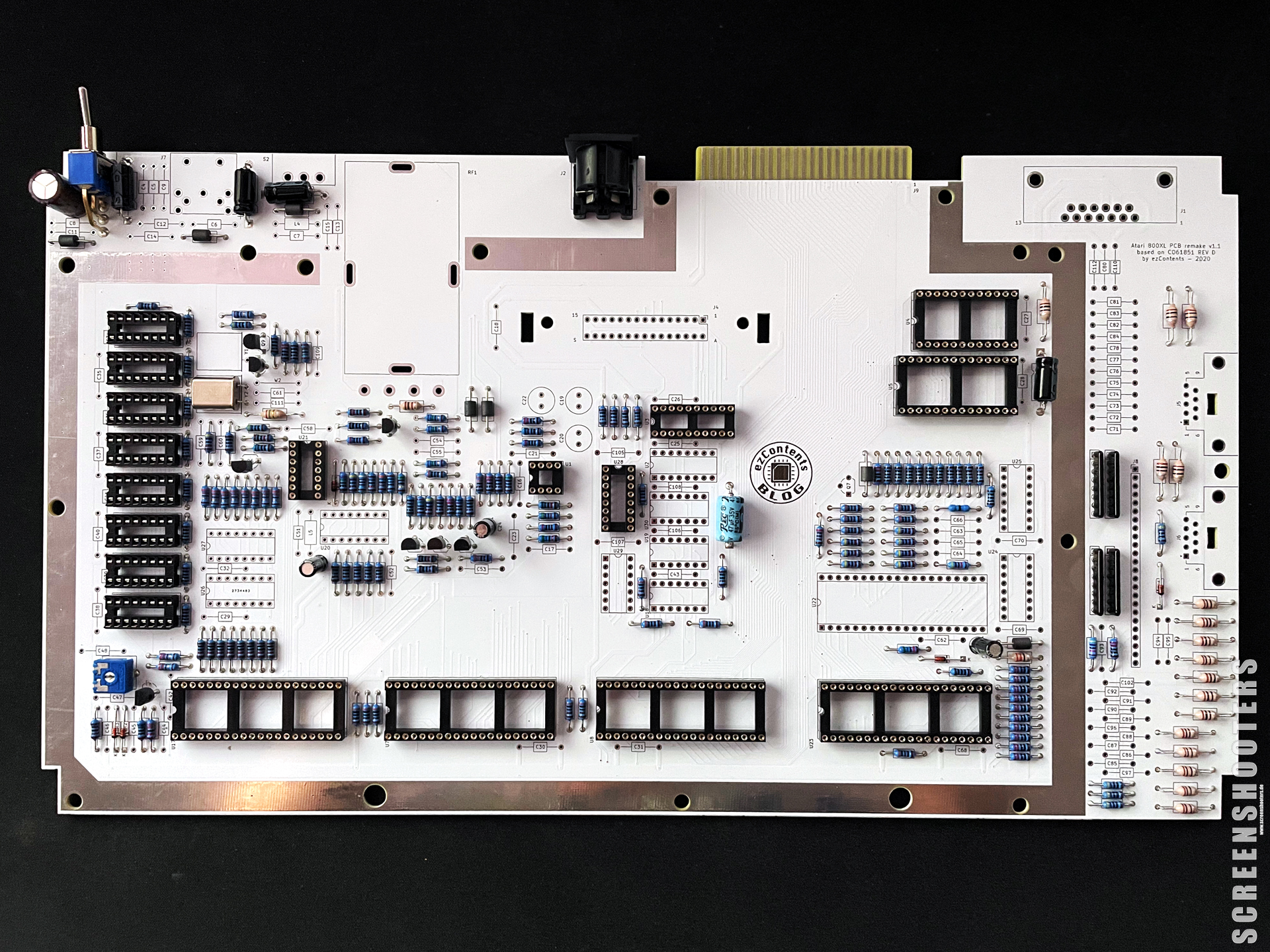

Ich habe dann auch mal losgelegt... bis ich dann gerade festgestellt habe das mir Teile fehlen. Die fehlenden Sockel sind im Anflug, die ganze Phalanx an 1nf und 100nF-Kondensatoren habe ich - aber nur stehende... mal schauen ob ich die da vertrödelt bekomme - oder doch schauen muss ob ich irgendwo die passenden anderen bekomme.


Anhänge:

Emwee (Screenshooters) bei Youtube / auf Instagram

Cossi 06.09.2022 14:19

Mh …weiß ist eine schöne Farbe 😀

Olix 06.09.2022 14:22

Ja, in weiß gefällt mir das auch recht gut. Hatte ich erst für meine zweite Serie überlegt, mich dann aber doch wieder für das blau entschieden.

Ich sehe gerade, Du hast den Conrad Schalter eingebaut. Möchtest Du einen Original-Schalter? Ich habe nochmal einen ganzen Schwung davon besorgt, zu einem guten Preis.

Emwee 06.09.2022 15:25

Cossi schrieb: Mh …weiß ist eine schöne Farbe 😀

Jaaaaa und harmoniert dann auch ganz hervorragend mit den Erweiterungen von Lotharek 😀

Olix schrieb: Ja, in weiß gefällt mir das auch recht gut. Hatte ich erst für meine zweite Serie überlegt, mich dann aber doch wieder für das blau entschieden.

Ich sehe gerade, Du hast den Conrad Schalter eingebaut. Möchtest Du einen Original-Schalter? Ich habe nochmal einen ganzen Schwung davon besorgt, zu einem guten Preis.

Mir könnte das Schwarze nochmal gefährlich werden - aber... da wage ich erst drüber nachzudenken wenn dieses Board komplett ist 😉

Och, ja, so ein Original-Schalter in neu wäre nicht verkehrt, da würde ich glatt den hier direkt wieder auslösen 😀

Emwee (Screenshooters) bei Youtube / auf Instagram

Olix 06.09.2022 16:42

Emwee schrieb: Och, ja, so ein Original-Schalter in neu wäre nicht verkehrt, da würde ich glatt den hier direkt wieder auslösen 😀

... PM ist auf dem Weg!

Emwee 10.09.2022 20:19

Soooo, Board ist fertig!

Funktioniert auch soweit, nur die Tastatur will nicht - aber ich denke das ist die Buchse, ich hatte mit Tastaturen schon an dem Rechner aus dem die Buchse kommt Probleme (ging fast gar nicht bis auf die Sondertasten und exakt so verhält es sich nun bei diesem Replika auch).

Morgen werde ich eine andere Buchse einbauen - wobei ich kurz am überlegen war ob ich am Board eine Buchsenleiste einlöte und entsprechend an der Tastatur die Siftleiste auf das Ende der Tastaturfolie (wenn das geht...).

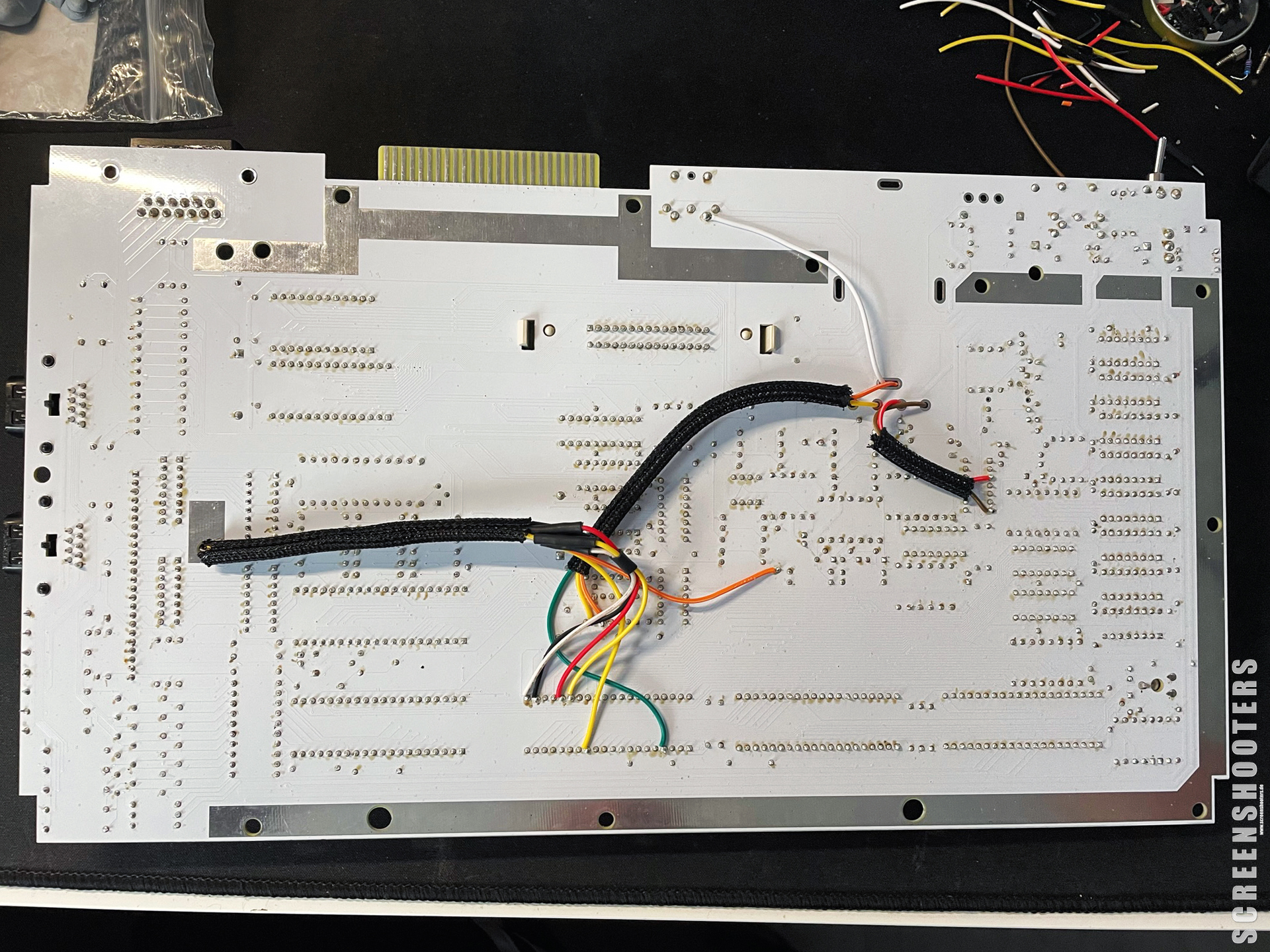

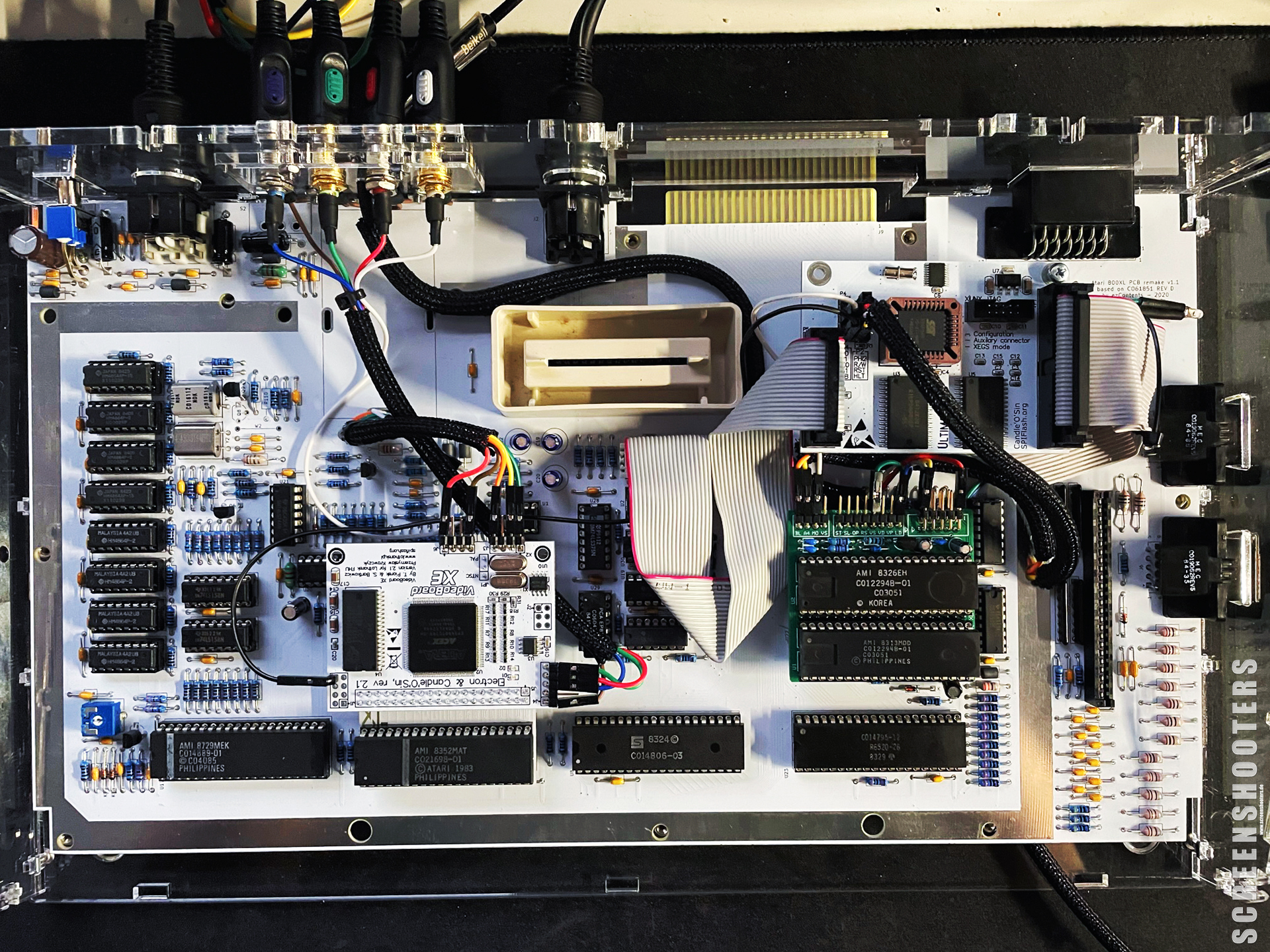

Wie auch immer, so schaut es gerade aus: Atari_82_Atari800XL_Replica_10.jpg


Anhänge:

Emwee (Screenshooters) bei Youtube / auf Instagram

Olix 10.09.2022 20:30

Mach mal langsam mit Tastaturbuchse auslöten aus einem weiteren Rechner. Wenn ich von der Fujiama zurück bin, schicke ich Dir mit deinem neuen Powerschalter auch noch eine neue tastaturleiste mit. Dann hatte es ja wenigstens etwas gutes, dass ich noch icht dazu gekommen bin dir den Schalter zu schicken. 😉

Emwee 10.09.2022 20:47

Olix schrieb: Mach mal langsam mit Tastaturbuchse auslöten aus einem weiteren Rechner. Wenn ich von der Fujiama zurück bin, schicke ich Dir mit deinem neuen Powerschalter auch noch eine neue tastaturleiste mit. Dann hatte es ja wenigstens etwas gutes, dass ich noch icht dazu gekommen bin dir den Schalter zu schicken. 😉

Oh 🙂 Das wäre natürlich perfekt 🙂 Da halte ich mich doch gerne noch zurück 😀

🙂 Schick mir dafür einfach eine "Rechnung" 🙂

Emwee (Screenshooters) bei Youtube / auf Instagram

Olix 10.09.2022 21:09

Quatsch mit Rechnung Ich hab mir mal 10 Stück davon bestellt. Gebe ich gerne eines her. Ist mit der Bezahlung für den Schalter mit bezahlt.

Schicke es an Montag raus

Sleeπ 12.09.2022 05:42

Die "originalen" Tastaturleisten mit den geraden Anschlüssen gibt es zwar nicht mehr bzw. sind nicht mehre lieferbar, aber die Version mit 90° abgewinkelten Anschlüssen sind imho noch lieferbar. Die Anschlüsse lassen sich einfach passend gerade biegen.

Sleeπ

Emwee 13.09.2022 17:50

hmmmm so jetzt ist die neue Tastaturleiste drin... aber es funktioniert trotzdem noch nicht.

Von der Tastatur funktionieren eigentlich nur die Sondertasten (Reset, ...,...) und manchmal die Cursor-Tasten - je nach Tageszeit und Sonnenstand und ob wir Vollmond haben oder nicht geht auch mal eine andere "normale" Taste.

Die Tastatur(en) habe ich nochmal am anderen Rechner probiert und sie funktionieren allesamt einwandfrei.

Jetzt stellt sich mir die Frage: da ich ("natürlich") ein paar ICs vom Opferrechner übernommen habe, kann da bei einem IC die Ursache liegen? Welcher ist denn beim Atari für die Tastatur zuständig?

Emwee (Screenshooters) bei Youtube / auf Instagram

Olix 13.09.2022 17:56

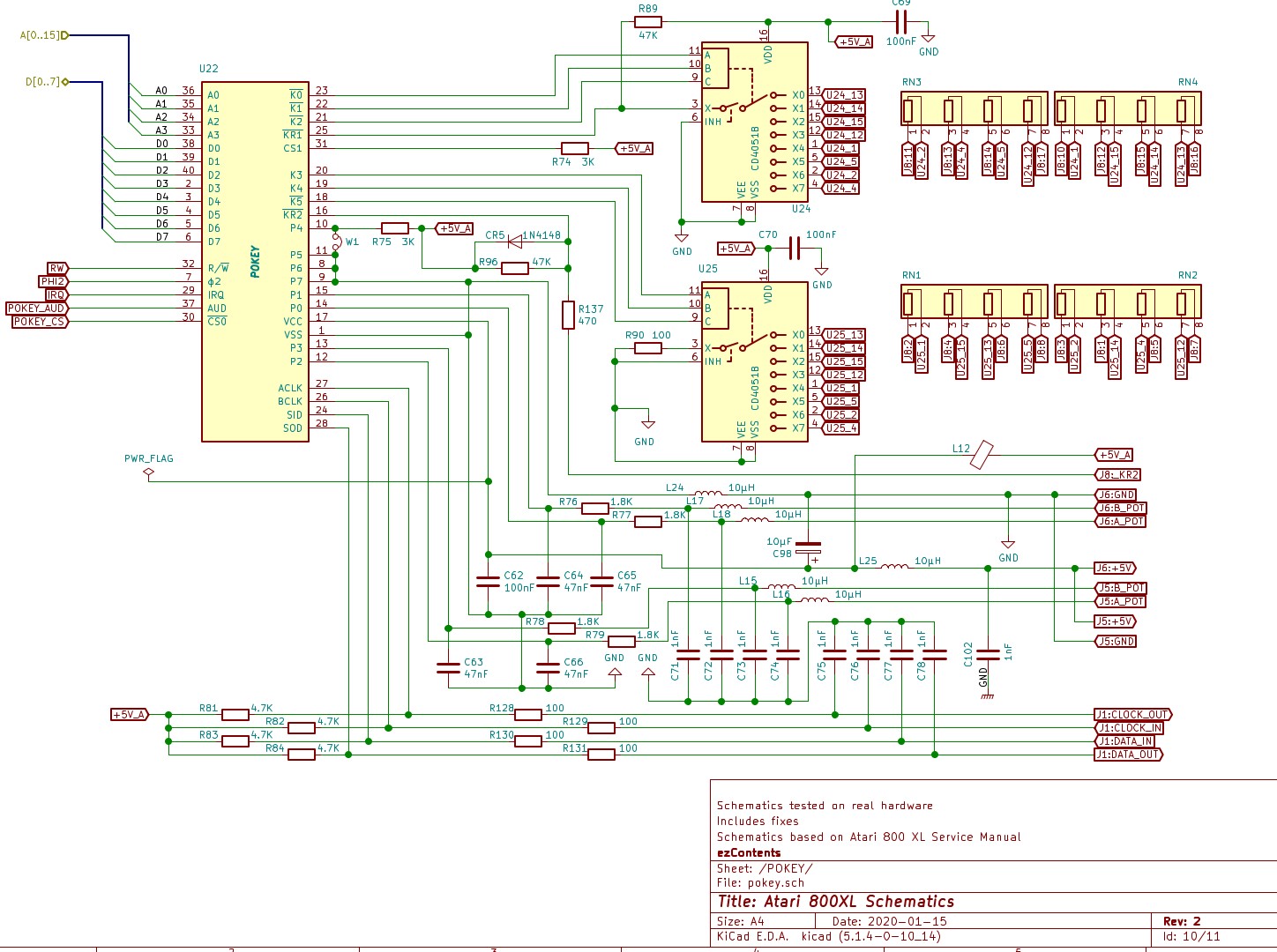

Für die normalen Tasten in erster Linie die beiden 4051 und natürlich der Pokey. Keyboard1.jpg

Für die Funktionstasten der GTIA. Und für Reset der 7414

Anhänge:
Emwee 13.09.2022 18:00

Hmmm, Pokey habe ich schon ausgetauscht... 4051... die werde ich mal tauschen 🙂 danke!

Emwee (Screenshooters) bei Youtube / auf Instagram

Olix 13.09.2022 18:00

... und kontrolliere mal auch die 4 Widerstands-Arrays RN1 bis RN4

Emwee 13.09.2022 18:23

Also die 4051 habe ich mal ausgetauscht, keine Änderung.

Die Widerstand-Arrays, da habe ich keinen Ersatz gerade, aber da könnte ich ja die Widerstände aus dem Opfergerät auslösen und einsetzen.

Emwee (Screenshooters) bei Youtube / auf Instagram

Emwee 14.09.2022 15:29

Widerstandsarrays sind auch ausgetauscht...

Aber da der Fehler schon beim alten Rechner auftrat muss es ein Teil sein das ich von dem Rechner übernommen habe... denke ich

Emwee (Screenshooters) bei Youtube / auf Instagram

Olix 14.09.2022 16:10

Also das ist schon etwas seltsam. Ich fasse nochmal zusammen, sag mir wenn ich etwas falsch verstanden habe:

  • Tastatur an einem anderen Rechner funktioniert ohne Probleme.
  • Pokey und die beiden 4051 hast Du bereits getauscht
  • die 24 polige Buchsenleiste für die Tastatur hast Du neu eingebaut
  • Normale Tasten funktionieren sporadisch (aber eher selten als oft)
  • Funktionstasten (Reset, Option, Select und Start) funktionieren immer

Meine Diagnose wäre eigentlich bei der Tastatur, aber du sagst ja an anderem Rechner ist alles gut. Wie sieht es denn anders herum aus - hast DU schon ml eine andere Tastatur an deinem neuen Board betrieben?

Falls der Fehler dann gleich vorhanden ist, hätte ich auf Pokey oder 4051 getippt, da die Funktions und Reset-Tsten gehen und diese NICHT durch den Pokey verarbeitet werden. Die Widerstand-Arrays sind eigentlich nur ein Schutz, dass bei Kurzschlüssen auf der Tastaturplatine eine Strombegrenzung vorhanden ist. SInd also eher unwahrscheinlich als Fehlerquelle, es sei dend sie haben einen falschen Wert und zu groß oder falscher Typ (die Arrays gibt es als einzelne Widerstände oder Widerstände mit gemeinsamen Punkt).

Emwee 14.09.2022 19:59

Ja, ich habe an dem neuen Board drei Tastaturen ausprobiert.

Ich glaube fast das sogar nur die Reset-Taste geht, sonst gar nichts.

Ich finde es auch merkwürdig... was nun bliebe von einem anderen Rechner die ICs dort einzusetzen... RAM-Bausteine müßte ich sogar noch neue haben... dann würde ich quasi alles was "entliehen" ist austauschen...

Emwee (Screenshooters) bei Youtube / auf Instagram

andymanone 14.09.2022 20:50

Ganz blöde Frage (nicht hauen dafür 😂): Die Widerstandsarrays sind auch "richtig herum" eingelötet?

Gtx., andY

Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

Emwee 14.09.2022 21:07

andymanone schrieb: Ganz blöde Frage (nicht hauen dafür 😂): Die Widerstandsarrays sind auch "richtig herum" eingelötet?

Gtx., andY

Nö, durchaus berechtigt - aber: waren sie … jetzt sind sie durch Widerstände vom Original-Rechner ersetzt.

Emwee (Screenshooters) bei Youtube / auf Instagram

andymanone 14.09.2022 21:45

Ahh okay...

Na dann würde ich da jetzt systematisch weitersuchen und erstmal (anhand der Tastaturmatrix) mal messen, ob die "Tastenklicks" auch wirklich bei den CD4051 Multiplexern überhaupt ankommen.

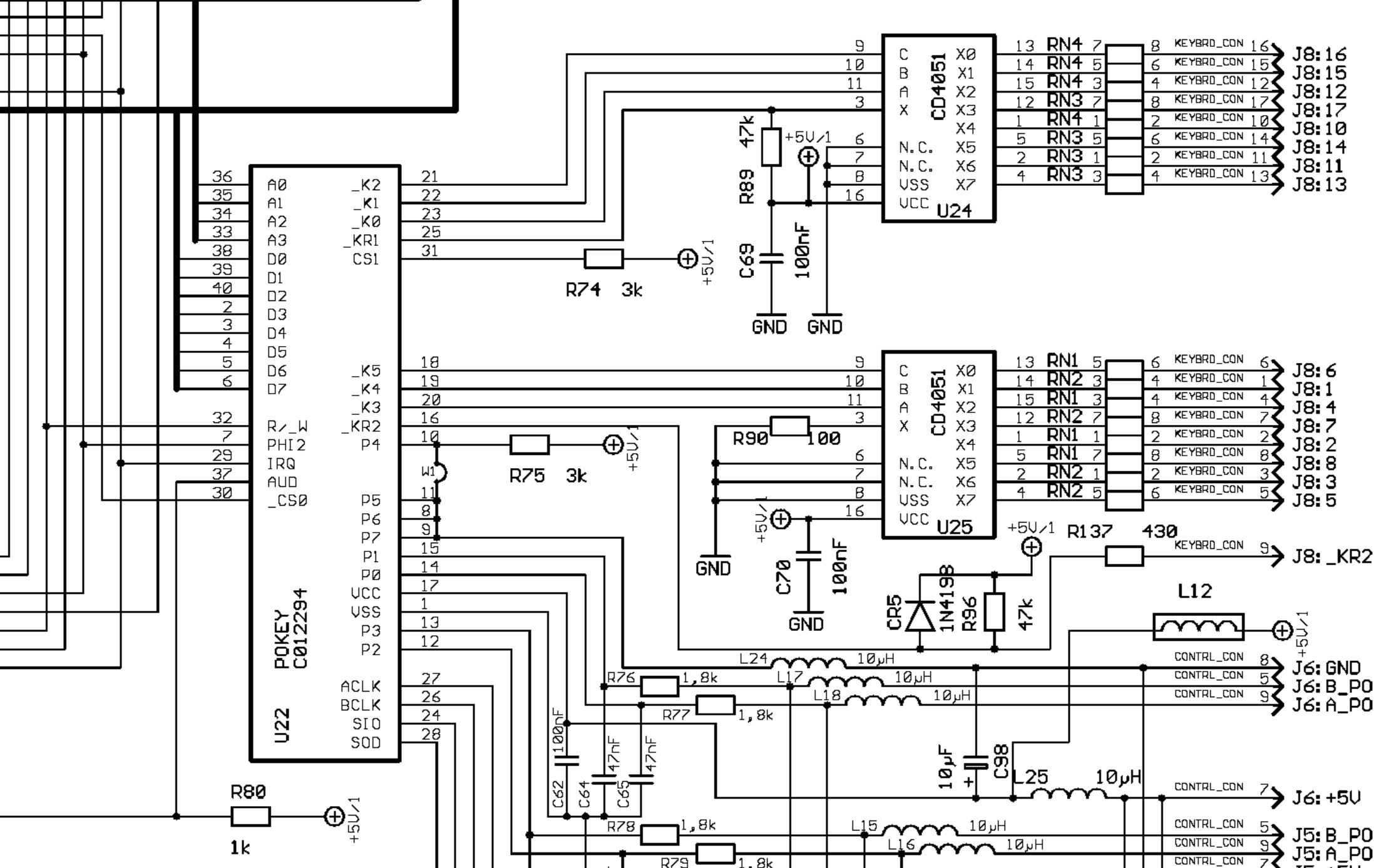

Hier die Matrix:



Falls nicht, muss das Problem ja irgendwo auf der Strecke "Keyboard-Connector <-> CD4051" liegen.

Falls doch, würde ich im nächsten Schritt dann an den Ausgängen der beiden CD4051 prüfen, ob da die entsprechenden, kodierten Signale der Tastenklicks "rausgehen" (und wenn ja), dann schauen ob die wiederum am POKEY ordnungsgemäß ankommen.

So, aber ich gehe erstmal auf die Matte für heute 😉.

Viel Erfolg!

Gtx., andY

Anhänge:

Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

Emwee 15.09.2022 17:22

Hmmmm... das würde ich ja glatt machen... hüstel aber... wie soll ich denn dabei vorgehen? also... wie messe ich wo? (jaja, DAU-Frage)

Emwee (Screenshooters) bei Youtube / auf Instagram

andymanone 15.09.2022 18:19

@Frage: Nee, kein Problem 😉

Also das Einfachste wäre mit einem Multimeter (im Ohm-Modus) die Matrix durchzumessen.

Wenn Du z.B. die Taste "A" prüfen willst, misst Du laut Matrix den Widerstand zwischen Pin "16" und Pin "6", oder beim "W" dann zwischen Pin "15" und Pin "4". In dem Moment wo Du die entsprechende Taste drückst , sollte der Ohmwert gegen Null (bzw. niederohmiger werden)!

Dann musst du mal schauen, wo, lt. Schaltplanausschnitt welcher Pin vom Tastaturkabel dann an die beiden CD4051 weitergeleitet wird (ist im Schaltplan nummeriert, jeweils X0-X7) und dort ebenfalls messen, ob bei gedrückter Taste sich der Wert äquivalent ändert.

Wenn das soweit funktioniert, müsstest Du als nächstes (dann im Voltmeter-Modus) prüfen, ob die Multiplexer richtig arbeiten und sich bei mindestens einem (oder mehreren) der 3 Ausgänge der beiden CD4051 (je Pin 11/10/9 (A/B/C)) der Pegel ändert wenn Du eine Taste drückst.

Wenn das so ist, zum Schluss nochmal am POKEY (Pin18 - Pin 23) messen ob sich das dort genauso verhält wie bei den beiden CD4051 Ausgängen.

Wenn nicht, dann liegt der Fehler irgendwo auf der Strecker zwischen den beiden 4051 und dem POKEY.

Gtx., andY

Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

Emwee 15.09.2022 18:21

Das klingt nach etwas schiffbarem 😀 - das bekomme ich hin.

Gut, wird also meine Freitag-Abend/Samstag-Vormittag Aufgabe werden.

Danke dir!

Emwee (Screenshooters) bei Youtube / auf Instagram

andymanone 15.09.2022 18:33

Alles klar 😁 !

Viel Erfolg!

Im Notfall nicht zögern und einfach nochmal fragen 😉 .

Gtx., andY

Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

Emwee 17.09.2022 10:42

andymanone schrieb: Viel Erfolg!

Im Notfall nicht zögern und einfach nochmal fragen 😉 .

Erfolg habe ich leider nicht 😉

Tastatur habe ich für ein paar Tasten durchgemessen und da ist "Leben" drin.

Ich versage aber bei den weiteren Messungen 😉 - jetzt dachte ich mir ich geh etwas "russisch" dran und mache einen idiotischen Test und nehme von den beiden 4051 jeweils Pin15 und "Brücke" die kurz, wenn ich das richtig deute sollte dann ein "T" erscheinen?

Emwee (Screenshooters) bei Youtube / auf Instagram

Olix 17.09.2022 11:40

... also direkt kurzschließen würde ich nicht empfehlen, denn wie du am Schaltplan sehen kannst liegt an jedem der Eingänge der 4051 ja noch ein 470 Ohm Widerstand. Also zum Brücken würde ich dann einen 1K Widerstand nehmen.

Aber an sonsten hast Du Recht, das sollte dann ein T ergeben.

Olix 17.09.2022 11:45

... nur so zur Sicherheit: Es steckt aber keine TK-II Tastaturplatine oder TK-II Stereo-Platine unter dem Pokey ?

Emwee 17.09.2022 12:11

Olix schrieb: ... also direkt kurzschließen würde ich nicht empfehlen, denn wie du am Schaltplan sehen kannst liegt an jedem der Eingänge der 4051 ja noch ein 470 Ohm Widerstand. Also zum Brücken würde ich dann einen 1K Widerstand nehmen.

Aber an sonsten hast Du Recht, das sollte dann ein T ergeben.

Hab ich so gemacht und es erscheint 😀 (verschiedene andere habe ich auch ausprobiert)

Olix schrieb: ... nur so zur Sicherheit: Es steckt aber keine TK-II Tastaturplatine oder TK-II Stereo-Platine unter dem Pokey ?

Grundsätzlich ja, aber für meine Tests nicht - der Rechner hat aber noch ein VBXL und ein Ultimate 1MB verbaut (Fehler tritt aber auch ohne U1MB auf - VBXL muss ich drin lassen... sonst habe ich kein Bild).

Aber ich habe eine weitere Erkenntnis: ich kann für eine bestimmte Zeit tippen/bzw. für eine bestimmte Anzahl an Tastatur"anschlägen" (nicht gezählt wieviele) funktioniert es - dann funktioniert gar nichts mehr (außer Reset). Fast als wenn ein Puffer voll ist und dann aussteigt.

Emwee (Screenshooters) bei Youtube / auf Instagram

Olix 17.09.2022 14:42

... also das wird jetzt wirklich immer seltsamer!

Das mit dem TK-II habe ich nachgefragt, da dieser (sowohl der reine KR-II wie auch TK-II Stereo) einen Modus hat, indem die Tastatur am internen Anschluss abgeschaltet wird und nur die PS-II Tastatur verwendet wird. Das ist mir bei der ersten Platine dieser Art passiert und ich dachte erst da wäre was kaputt, bis ich herausgefunden habe, dass man die interne Tastatur ein und aus schalten kann. Die TK-II Software nennt das XEGS-Modus.

Aber das mit dem "Puffer-Voll" Symptom kann ich mir jetzt beim besten Willen nicht erklären. Ich glaube das wird dann ein Fall für unsere Hardware Spezialisten.

Frage doch mal beim Hardware-Doc Jürgen (TF_HH) oder unserem Floppy-Doc (Erhard) an. Die sind bei solchen Spezial-Problemen oft die letzte Rettung.

Emwee 18.09.2022 09:08

Ja, ist sehr kurios... geht leider auch inzwischen weit weit über mein Verständnis vom Atari 800XL (was ja eh noch sehr rudimentär ist) hinaus...

Ich habe mal Erhard angeschrieben 🙂

Emwee (Screenshooters) bei Youtube / auf Instagram

andymanone 19.09.2022 07:39

Emwee schrieb:

andymanone schrieb: Viel Erfolg!

Im Notfall nicht zögern und einfach nochmal fragen 😉 .

Erfolg habe ich leider nicht 😉

Tastatur habe ich für ein paar Tasten durchgemessen und da ist "Leben" drin.

Ich versage aber bei den weiteren Messungen 😉 - jetzt dachte ich mir ich geh etwas "russisch" dran und mache einen idiotischen Test und nehme von den beiden 4051 jeweils Pin15 und "Brücke" die kurz, wenn ich das richtig deute sollte dann ein "T" erscheinen?

Sorry, war das ganze WE unterwegs, gerade erst gelesen 😞 .

Na das ist ja wirklich seltsam :? ....

Gtx., andY

Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

Emwee 19.09.2022 08:10

andymanone schrieb: Sorry, war das ganze WE unterwegs, gerade erst gelesen 😞 .

Na das ist ja wirklich seltsam :? ....

Gtx., andY

Dafür ist das Wochenende ja da 😀

Ja, absolut seltsam, aber vielleicht ist das auch nur eine zufällige Begleiterscheinung... wer weiss... ich bin auf alle Fälle total am Ende meiner Ideen...

Das einzige was ich noch nicht draussen hatte war das VBXL, aber das brauche ich - sonst habe ich kein Bild (oder... ich könnte den einfachen S-Video-Mod machen nachdenk wenn ich nochmal finde wie ich den gemacht habe)... nur: die steht ja eigentlich in keinerlei Zusammenhang mit dem Problem.

Emwee (Screenshooters) bei Youtube / auf Instagram

andymanone 19.09.2022 08:17

Na Du könntest vielleicht ohne VBXL ins Basic booten, hast zwar dann kein Bild, aber am "Tasten-Klick" könnte man hören, ob er Keyboardeingaben dann annimmt.

VG, André

Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

Emwee 19.09.2022 08:30

Stimmt... das wäre eine Möglichkeit, nachher daheimmal schauen!

Emwee (Screenshooters) bei Youtube / auf Instagram

24sumo 19.09.2022 08:44

Wenn du den gleichen Fehler am Spenderrechner hattest, dann muss man eigentlich nur weitere Spenderteile als Fehlerquelle ausschließen (z.B. zum GTIA hattest du nicht geschrieben ob der schon quer getauscht wurde). Warum hast du eigentlich kein Bild ohne VBXL, die originale Monitorbuchse und Schaltung nicht verbaut? Grüße Bernhard

Emwee 19.09.2022 16:46

24sumo schrieb: Wenn du den gleichen Fehler am Spenderrechner hattest, dann muss man eigentlich nur weitere Spenderteile als Fehlerquelle ausschließen (z.B. zum GTIA hattest du nicht geschrieben ob der schon quer getauscht wurde). Warum hast du eigentlich kein Bild ohne VBXL, die originale Monitorbuchse und Schaltung nicht verbaut? Grüße Bernhard

Den habe ich gerade nochmal getauscht (war mir nicht mehr sicher) - keine Änderung.

Ja, sollte man meinen - ich denke aber ich habe alles vom Spender ausgetauscht bis auf U29 (CO60472).

Ohne VBXL habe ich auf keinem meiner Rechner ein Bild - die Buche ist vorhanden, ja.

andymanone schrieb: Na Du könntest vielleicht ohne VBXL ins Basic booten, hast zwar dann kein Bild, aber am "Tasten-Klick" könnte man hören, ob er Keyboardeingaben dann annimmt.

Blindflug versucht, aber... ist irgendwie nicht Erfolgbringend.

Emwee (Screenshooters) bei Youtube / auf Instagram

Emwee 04.11.2022 20:33

...so... damit das ganze hier auch eine offizielle Auflösung findet: letztendlich ist das Board zum Jürgen gereist und hat dort den Fehler lokalisiert - der war so banal und zeigte einmal mehr... man wird irgendwann blind... ein paar Pins waren nicht verlötet. Warum ich aber auch das Problem beim Spender-Rechner hatte? Aber vielleicht war das nun nur Zufall und es hat dort eine andere Ursache, bzw. vielleicht war da der Fehler ähnlich aber nicht identisch - wer weiss, überprüfen kann ich es jetzt eh nimmer.

Danke an alle die mit mir geforscht haben!

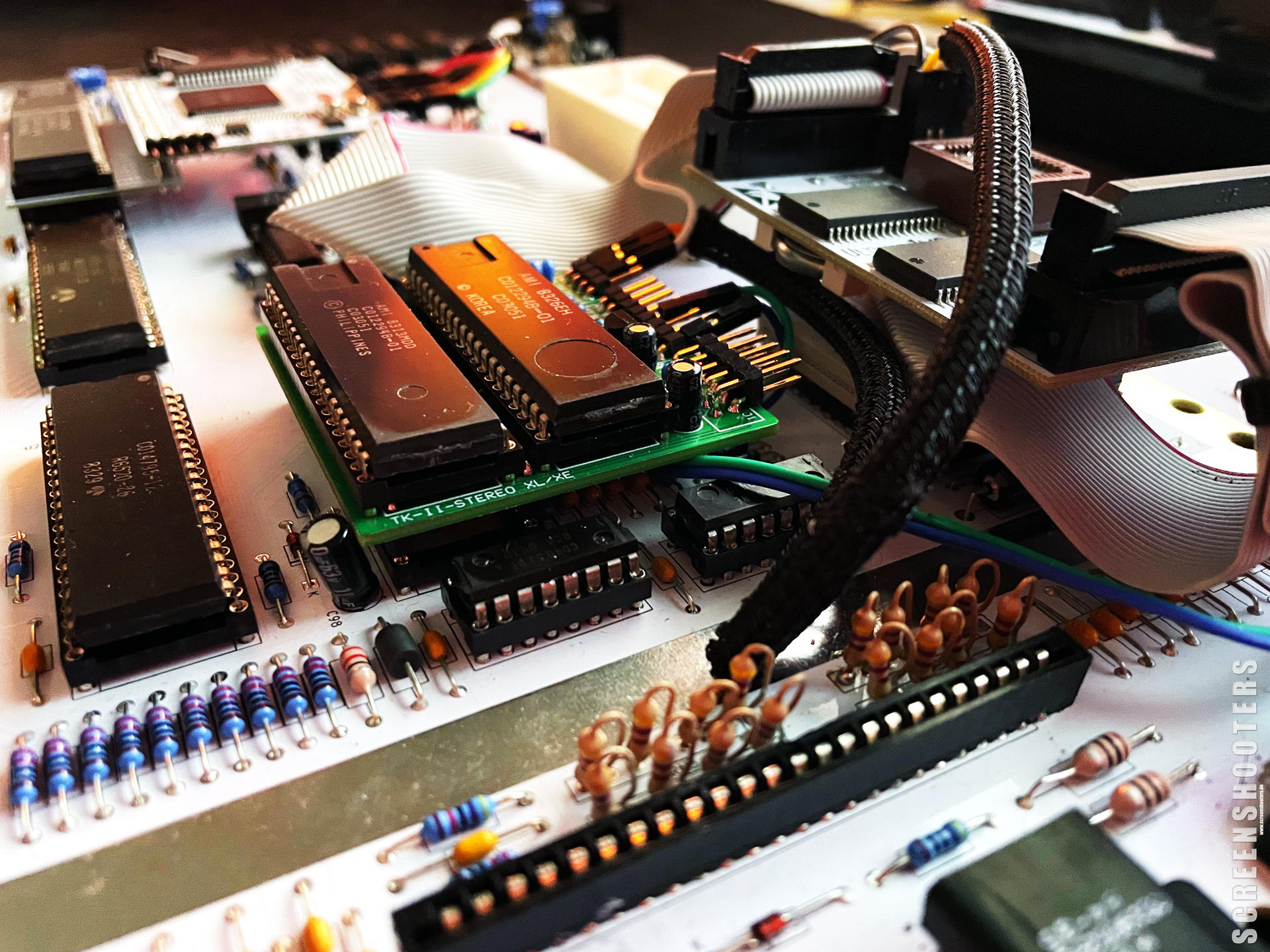

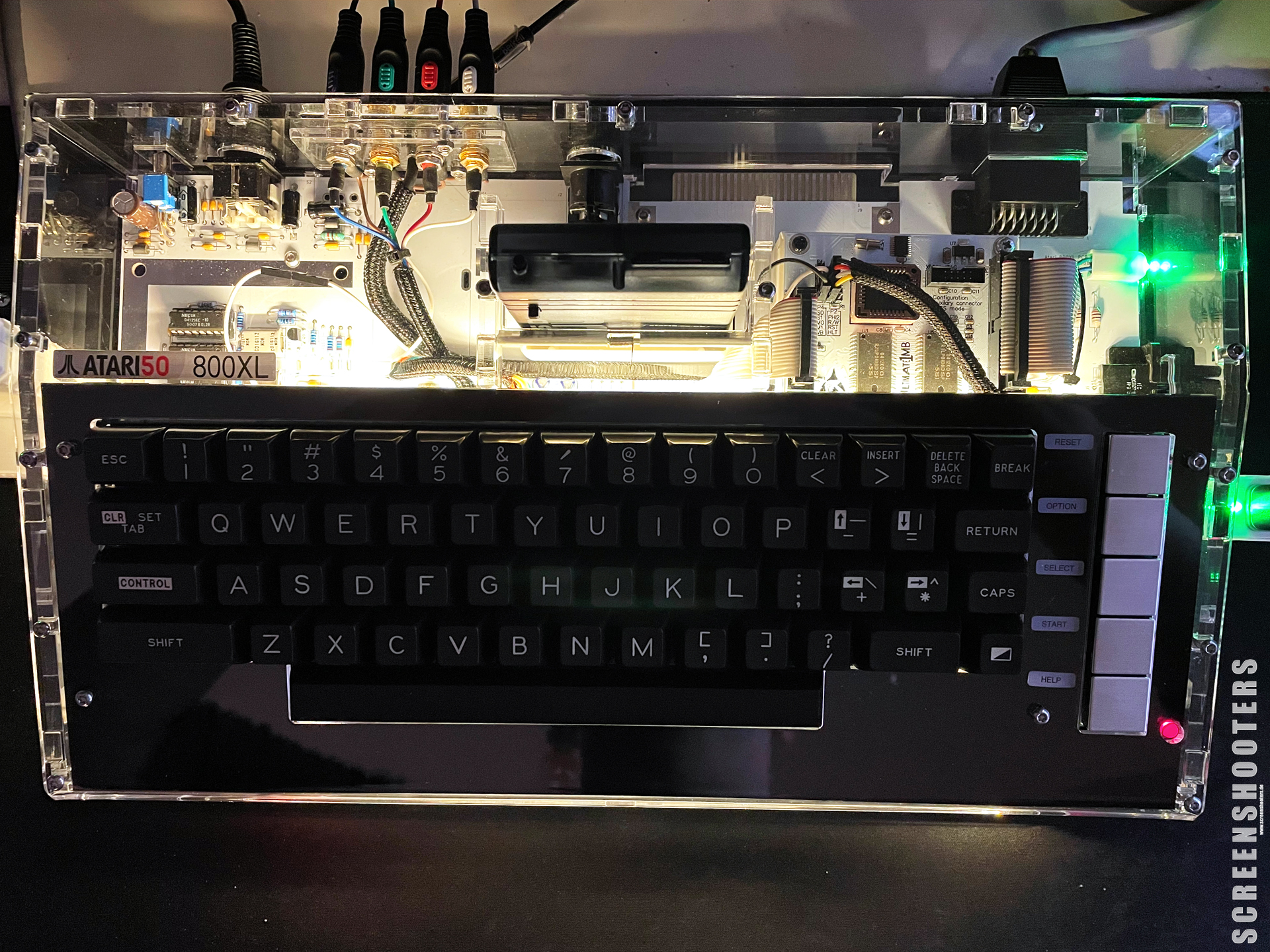

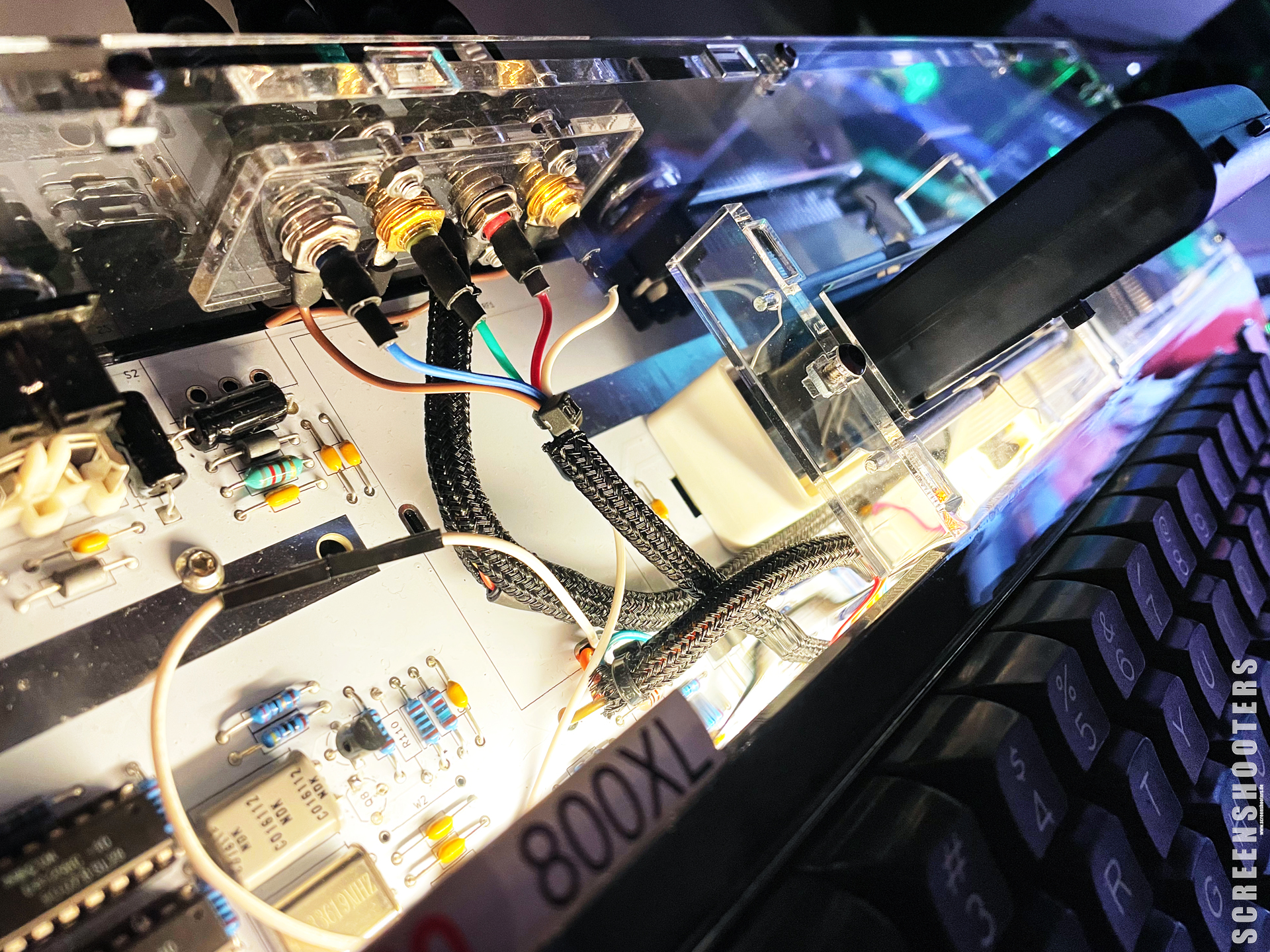

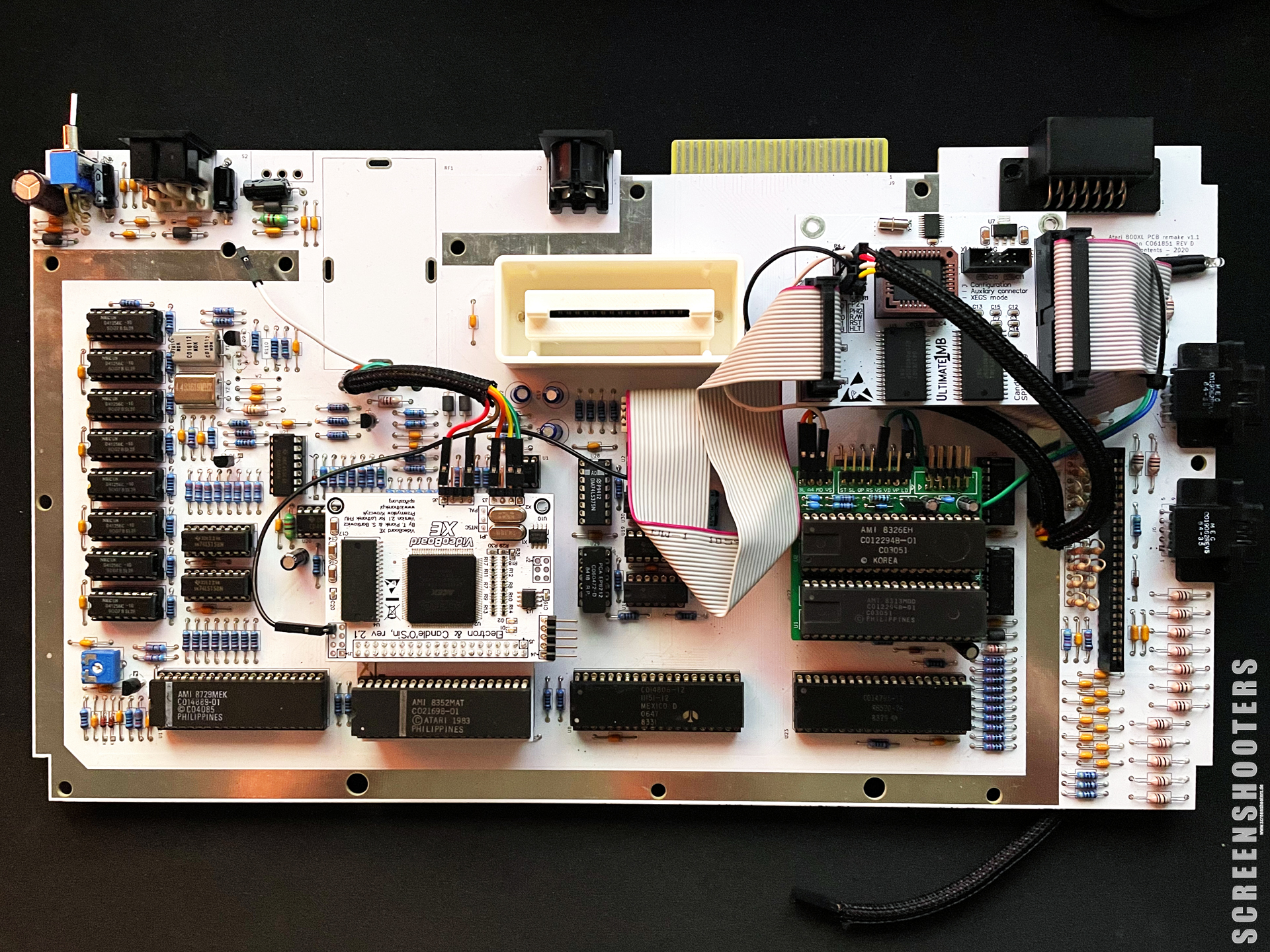

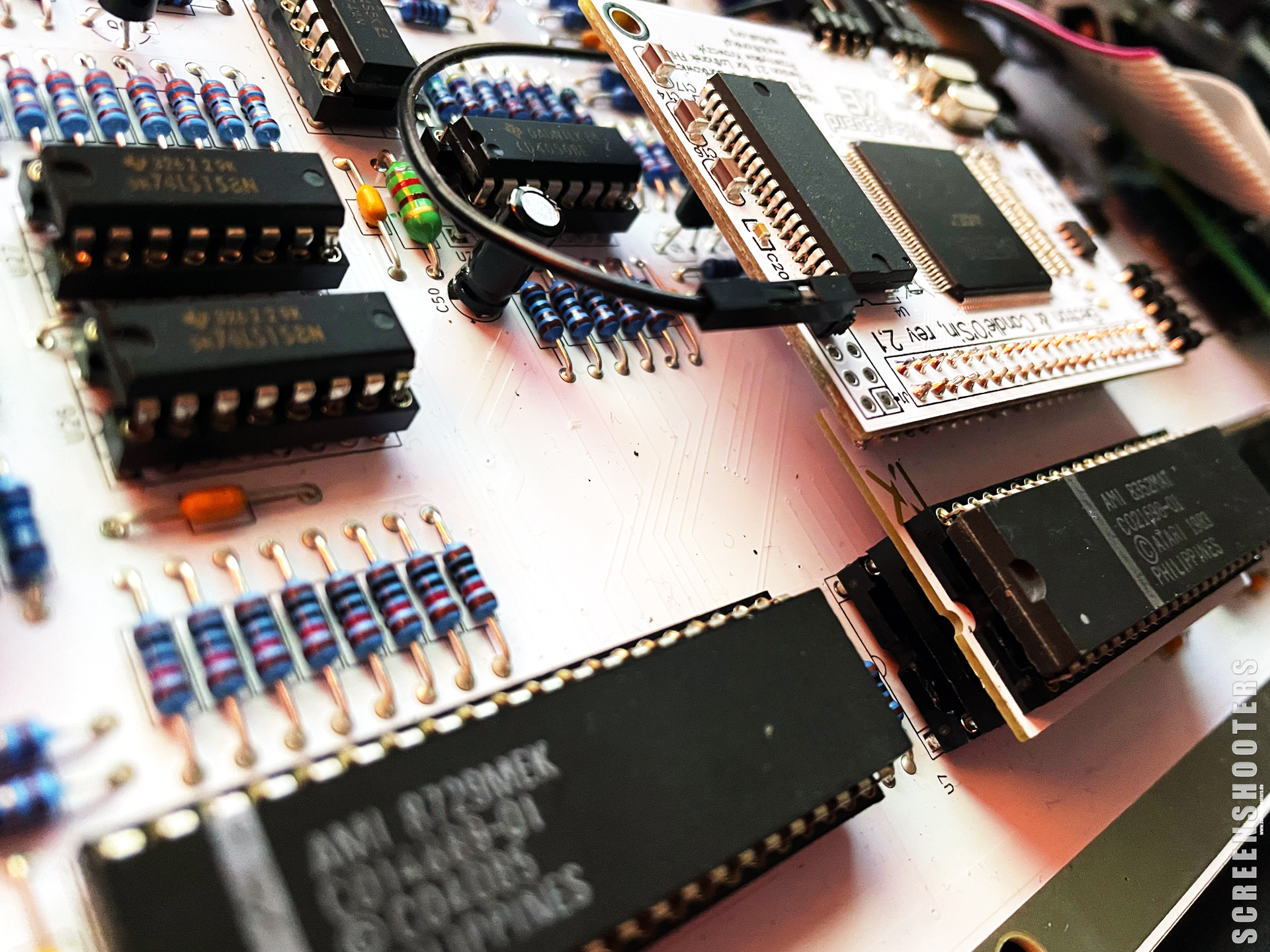

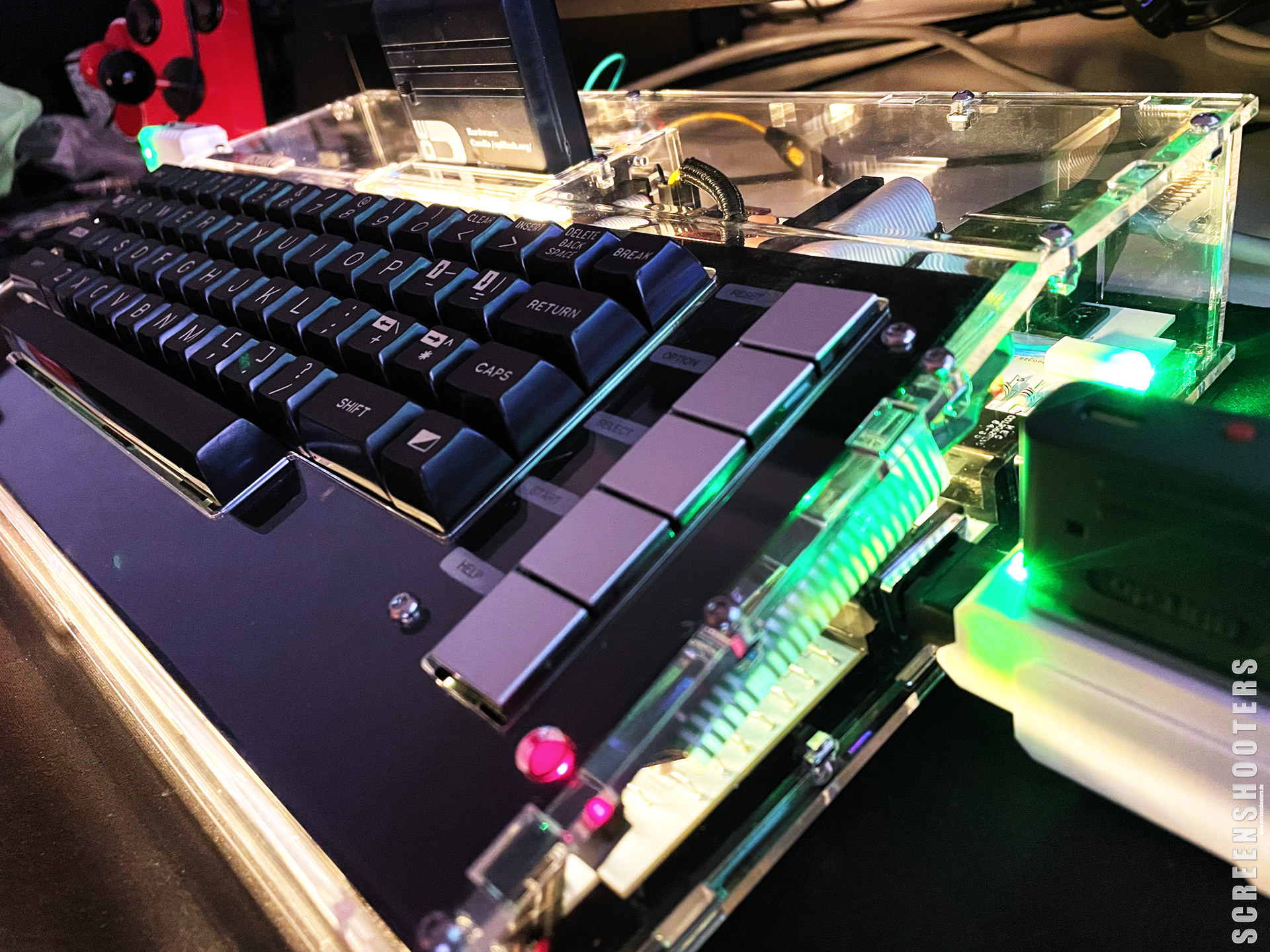

Das finale Gerät:

Atari_107_Atari800XL_Replica_12.jpg Atari_108_Atari800XL_Replica_13.jpg

Atari_109_Atari800XL_Replica_14.jpg Atari_110_Atari800XL_Replica_15.jpg

Atari_111_Atari800XL_Replica_16.jpg Atari_112_Atari800XL_Replica_17.jpg

So... Was mache ich nun als nächstes? Ich habe gerade kein Projekt 😀

Anhänge:

Emwee (Screenshooters) bei Youtube / auf Instagram

dl7ukk 04.11.2022 21:17

. sieht Klasse aus !

Glückwunsch

Cossi 11.11.2022 06:05

Du must den Schalter noch wechseln 😛 😀

Emwee 11.11.2022 08:53

Cossi schrieb: Du must den Schalter noch wechseln 😛 😀

Richtig! Das wird dieses Wochenende angegangen, da ist "Bastelwochenende" - ich wollte den Rechner erstmal wieder in Betrieb nehmen um ein wenig was mit ihm zu machen.

Emwee (Screenshooters) bei Youtube / auf Instagram

Olix 11.11.2022 09:00

Emwee schrieb: So... Was mache ich nun als nächstes? Ich habe gerade kein Projekt 😀

... hast Du schon das XE-Remakeboard aus unserem Shop? [Link auf den ABBUC Shop - entfernt]*

Das passt auch wunderbar in das XE Plexiglasgehäuse.

Oder ein1088XEL, das steht bei mir ganz oben auf der Wunschliste. https://ataribits.weebly.com/1088xel.html

* Ich habe den Link auf den ABBUC Shop aus diesem Posting entfernt - der Shop sollte aus rechtlichen Gründen nicht mit direktem Link verlinkt werden, sondern nur durch das ABBUC Mitglieder-Portal. Beste Grüsse - Carsten

DjayBee 11.11.2022 10:31

Emwee schrieb: So... Was mache ich nun als nächstes? Ich habe gerade kein Projekt 😀

Have you PLAYED Atari today? 😉

Emwee 11.11.2022 16:24

Olix schrieb: ... hast Du schon das XE-Remakeboard aus unserem Shop? [Link auf den ABBUC Shop - entfernt] Das passt auch wunderbar in das XE Plexiglasgehäuse.

Oder ein1088XEL, das steht bei mir ganz oben auf der Wunschliste. https://ataribits.weebly.com/1088xel.html

Das XE-Remake hab ich mir wirklich schonmal überlegt... aber da muss ich mir auch erstmal einen Spender besorgen - wobei das "Problem" zum Teil ja auch beim dem 1088XEL besteht (was auch eine ARG coole Nummer ist!).

DjayBee schrieb: Have you PLAYED Atari today? 😉

Exakt DAS habe ich heute gemacht 😀

Emwee (Screenshooters) bei Youtube / auf Instagram

LarryL 11.11.2022 17:26

Olix schrieb: Oder ein1088XEL, das steht bei mir ganz oben auf der Wunschliste. https://ataribits.weebly.com/1088xel.html

Oh ja, so ein 1088XEL ist cool! Hab da zwei von gebaut (einen mit, einen ohne Cartridge-Port)

Sehr cool ist auch der 576NUC https://ataribits.weebly.com/576nuc.html Da ist auch gleich ein FujiNet mit eingebaut 😀

„Wir sind im Auftrag des Herrn unterwegs!“ („Joliet“ Jake & Elwood Blues)

Cossi 13.11.2022 09:00

Ich finds immer recht mühselig an die Platinen zu kommen …. Also wen mal einer eine größere Bestellung beim Hersteller macht würd ich bestimmt 2 abnehmen …egal ob 1088 oder NUC 😎

Sieht sehr interessant aus 😁

Grüße

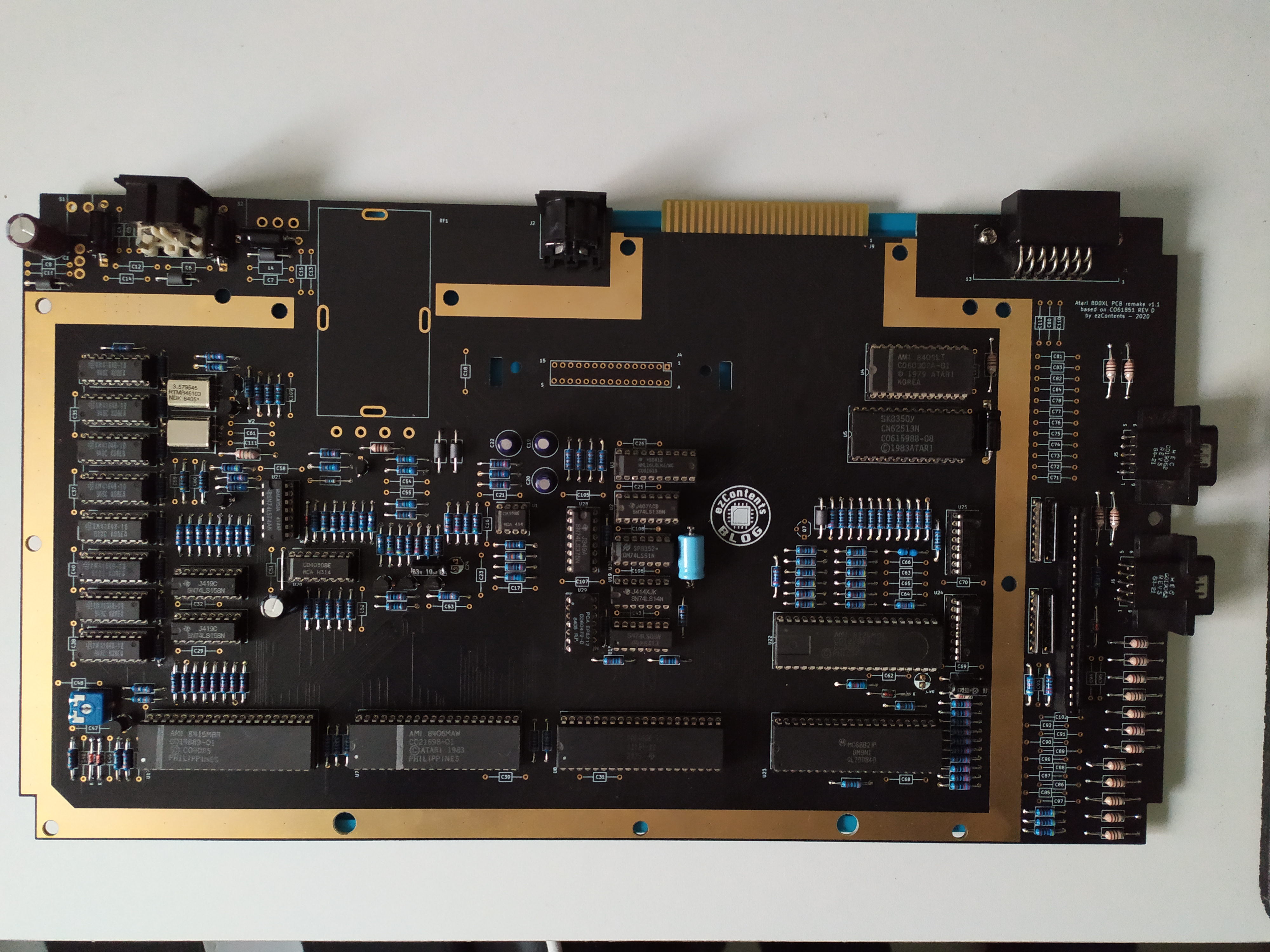

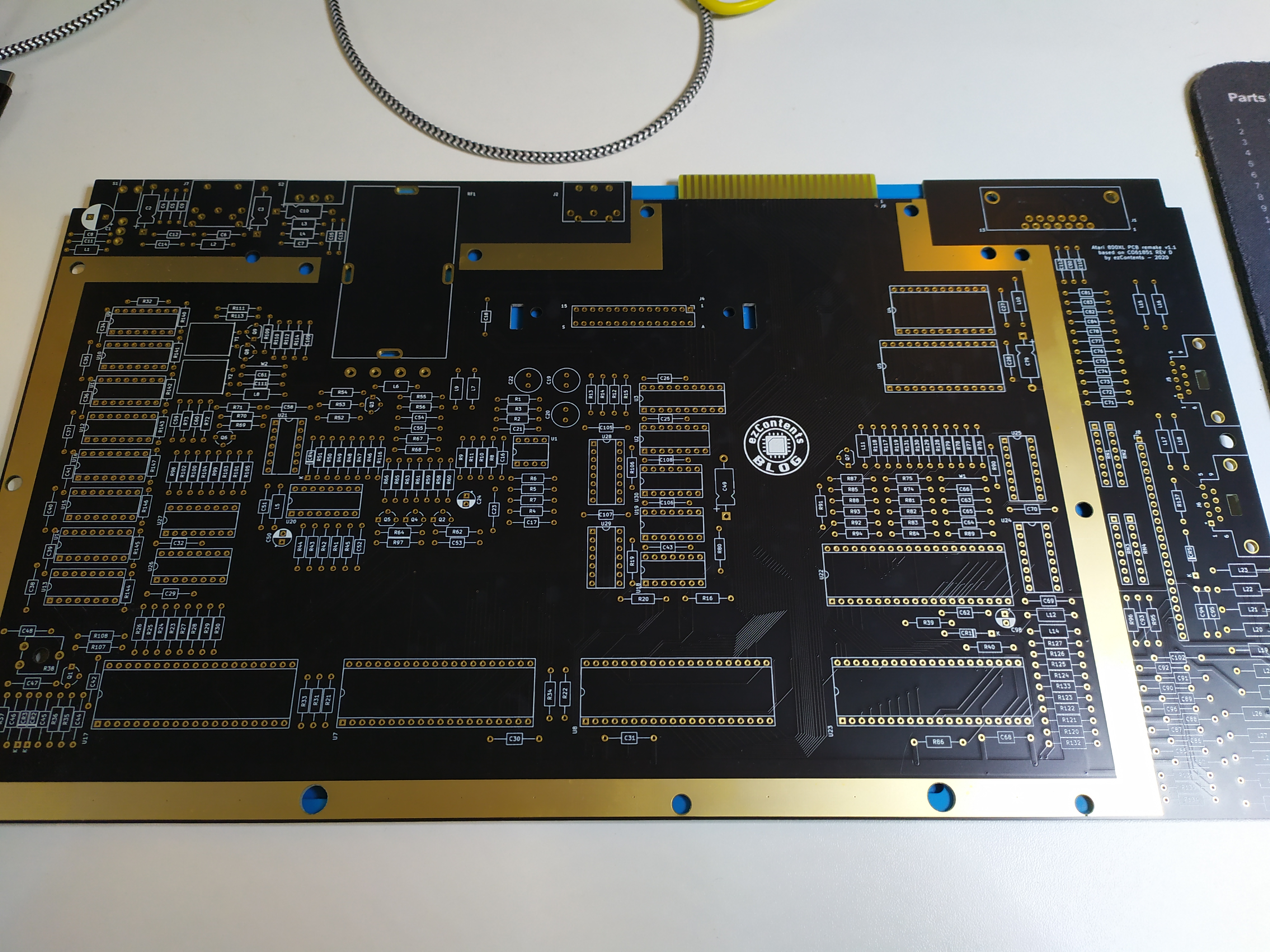

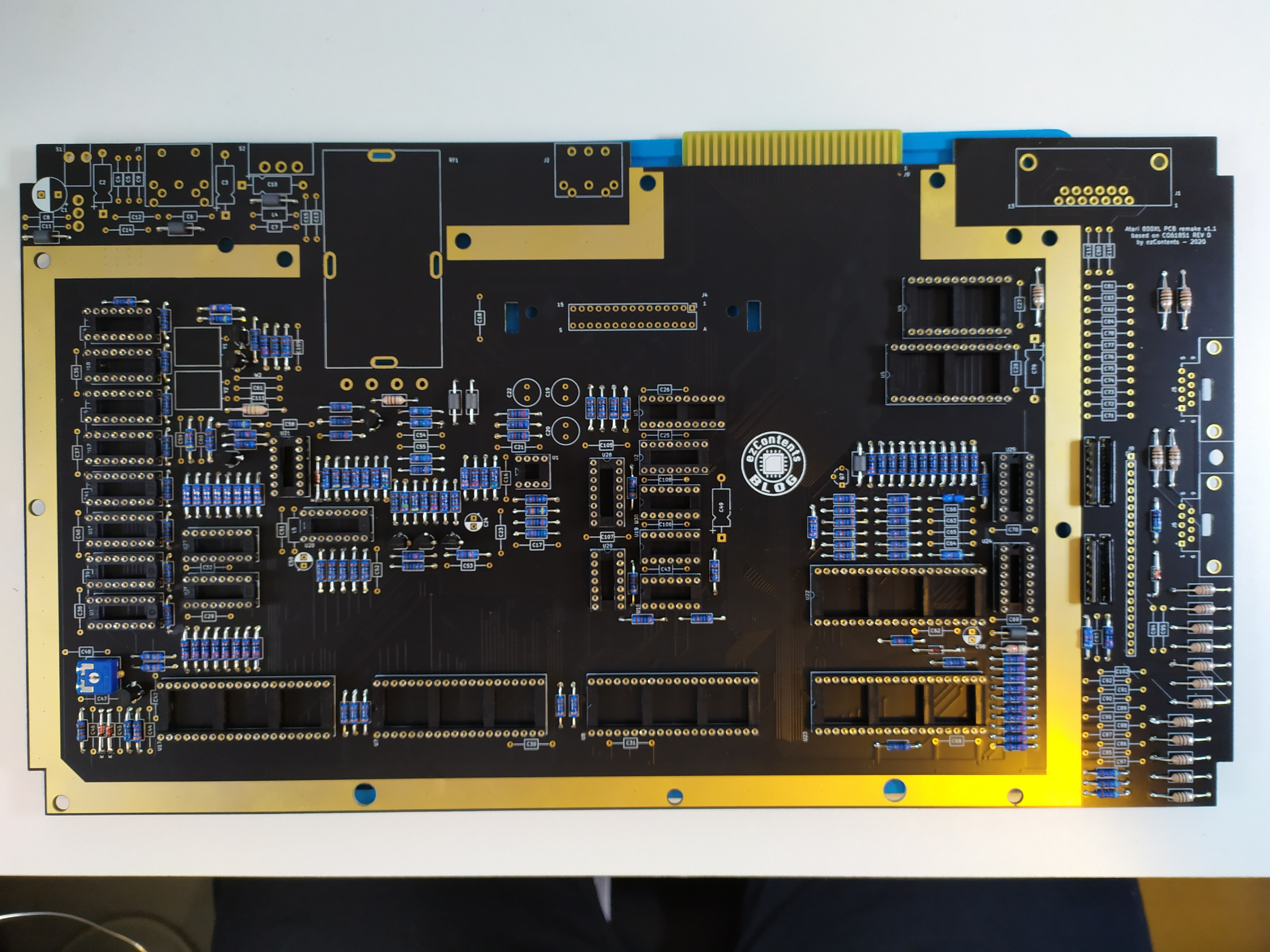

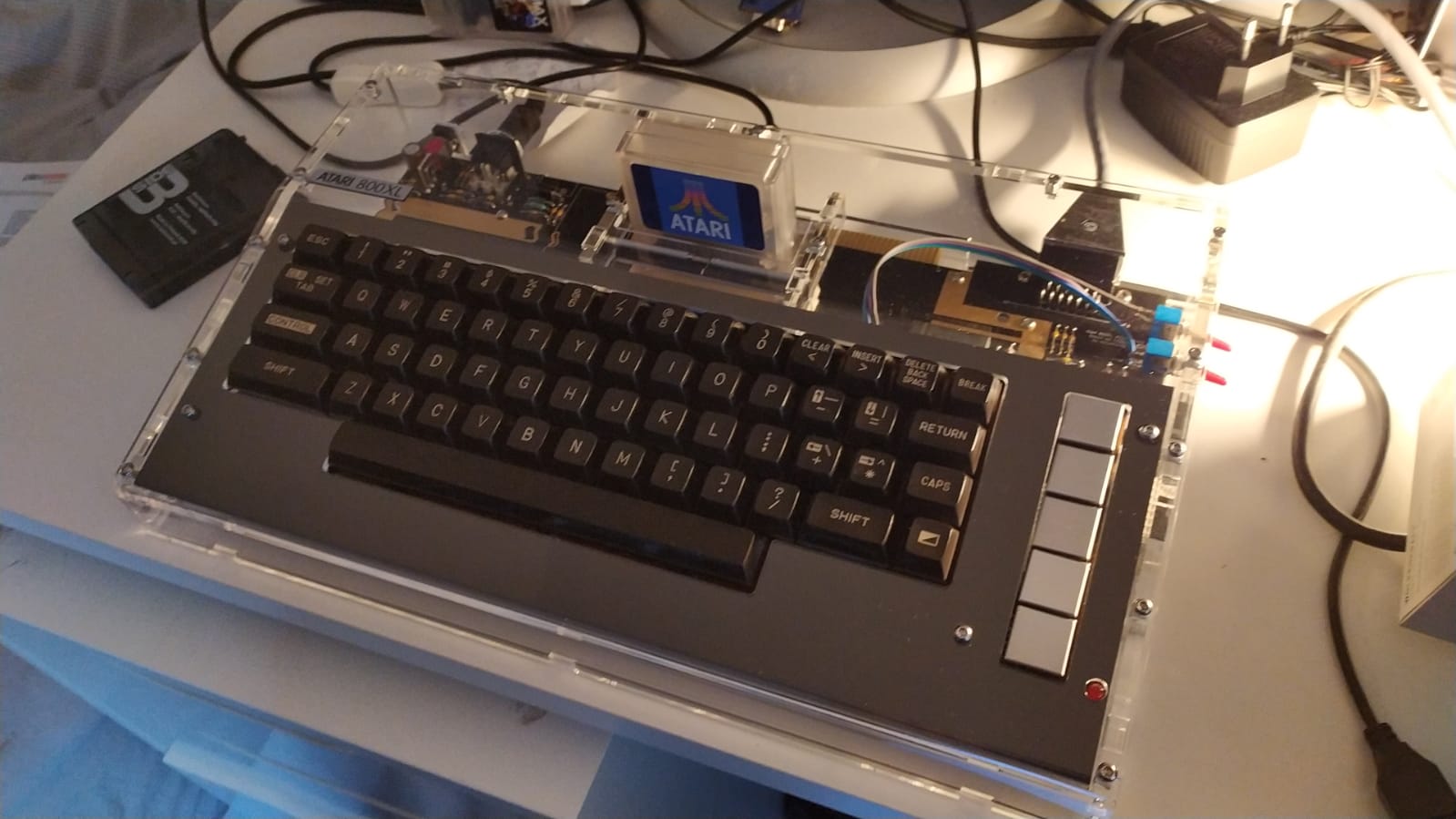

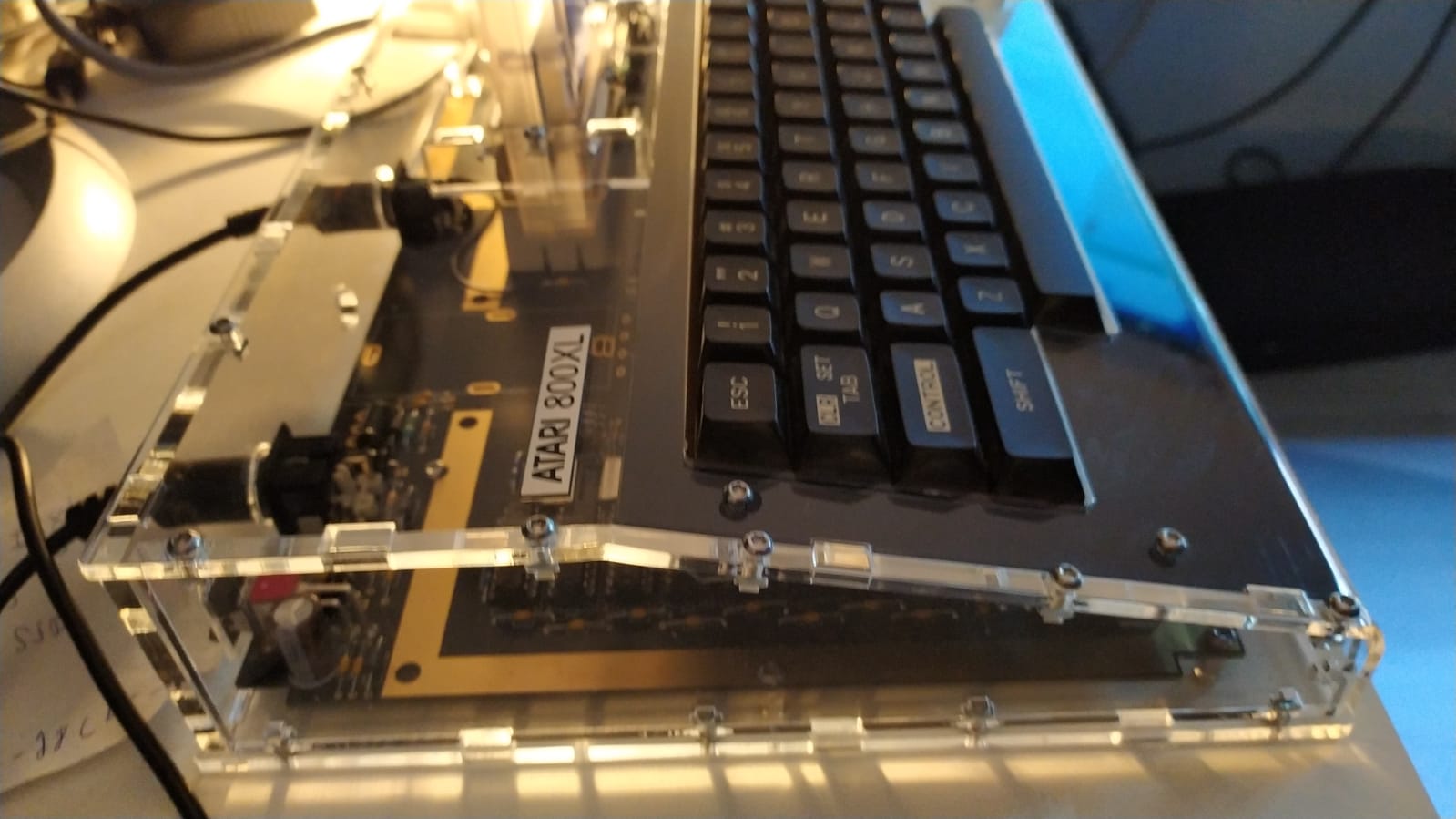

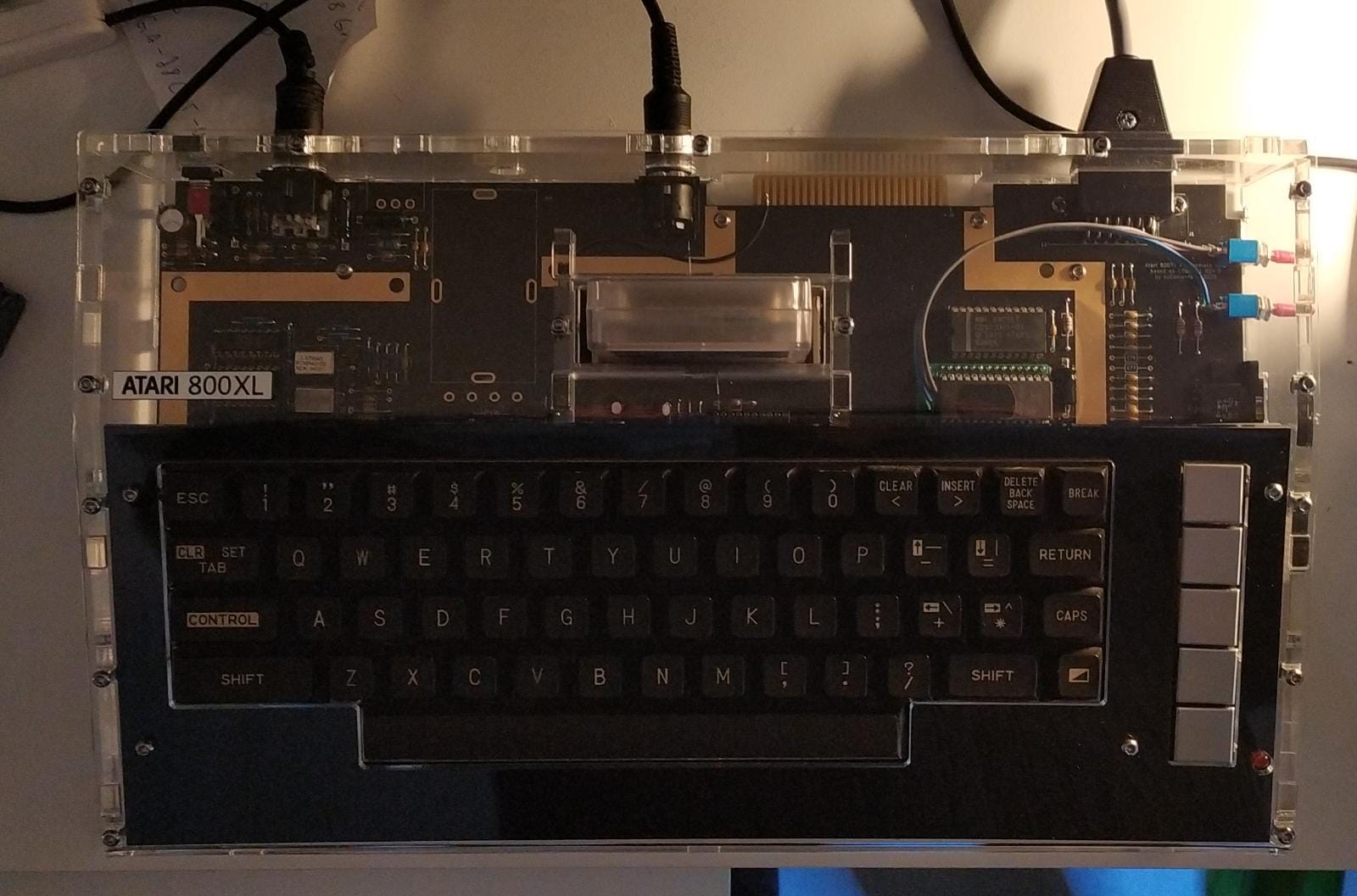

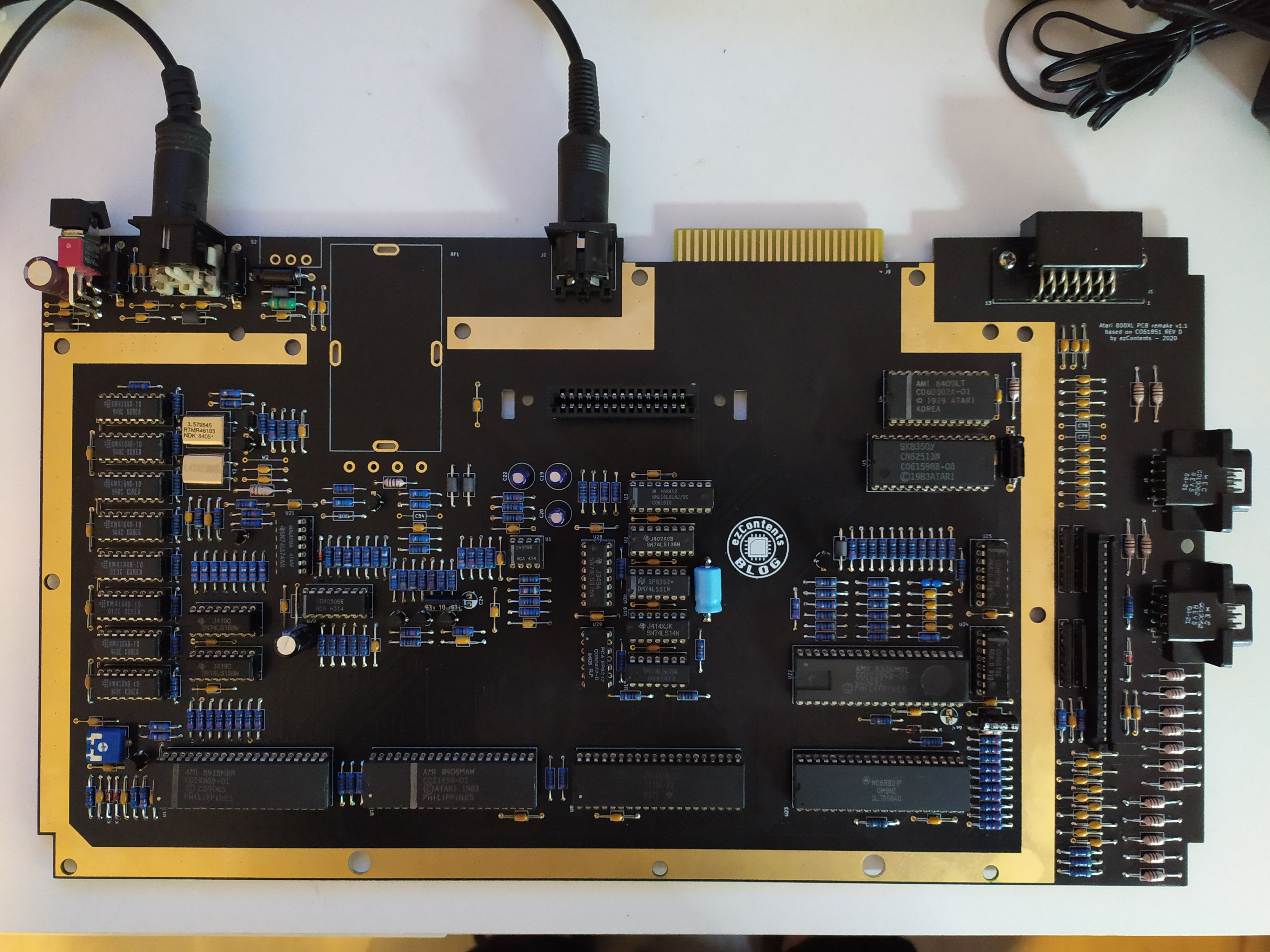

Olix 08.12.2022 08:46

Sieht gut aus!

wosch 08.12.2022 20:11

Mein Gehäuse wartet noch.....

RhoSigma 23.08.2024 17:55

Der Thread is etwas alt, aber... Wir haben vor kurzem 2 gebaut, einer geht, einer hat irgendwo noch ein Problem und crasht wann man an dversen Stellen "drückt", aber 2 Sachen sind komisch:

  • SysCheck 2.2 läuft an keinem der Beiden. Da das leider mein einziges PBI Device ist kann ich nicht sagen, was das Problem ist. Hat das mal einer ausprobiert?
  • Statt 64k DRAM hab ich Lothareks 64k SRAM und ein U1MB: Der eingebaute Memcheck läuft, aber a) um Faktor 3 schneller wie im Original, und crasht nach 48k, wenn im U1MB etwas anderes wie "Stock" eingestellt ist. Da habe ich auch keine Ahnung...

Sonst läuft die Kiste super...

Erhard 25.08.2024 07:57

Hi,

so schön wie das Board aussieht ....

Ich finde es extrem bedauerlich, daß hier 2 Extremmängeln des originalen 800XL nicht direkt Abhilfe geschaffen wurden:

  • erstens wurde das Chroma-Signal nicht auf den Videoanschluß verlegt
  • zweitens wurde dier PBI nicht mit +5V versorgt

Das sind zwei Sachen, die so manch einer überall durch Strippen ziehen schon beim originalen XL nachgerüstet hat und auf so einer schönen Platine Strippen zu ziehen ist schon fast ein Verbrechen.

Aber das SysCheck braucht nun einmal Strom. Dafür hat es einen +5V Anschluß, der z.B. über Pin 7 eines Joystickports die 5V erhalten kann.

Ich habe das soeben an meinem Board getestet. Das SysCheck funktioniert an dem 800XL Remake. (Hätte mich bei einem TF_HH Produkt auch gewundert, wenn da mal was nicht geht).

Das mit dem Crashen beim Drücken auf die Platine habe ich bei einem bestückt erworbenen XE Remake auch. Das deutet auf eine schlechte Lötstelle hin, im schlimmsten Fall auf einen Haarriß. Die Sucherei wird keinen Spaß machen.

Daß der eingebaute MEMCHECK 3x schneller läuft - keine Ahnung. Vielleicht werden nur 16 KBit statt 64 KBit Chips erkannt (Fehler bei einer verbundenen Adressleitung). Frag mal TF_HH.

CU, Erhard

Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.

tfhh 26.08.2024 15:25

RhoSigma schrieb: - Statt 64k DRAM hab ich Lothareks 64k SRAM und ein U1MB: Der eingebaute Memcheck läuft, aber a) um Faktor 3 schneller wie im Original, und crasht nach 48k, wenn im U1MB etwas anderes wie "Stock" eingestellt ist. Da habe ich auch keine Ahnung...

Das liegt an dem gepatchtem OS auf der U1MB. Flashe einfach die Original Rev.2 rein, ggf. auch mit Hias´ Highspeed-SIO Patch, dann istt der Effekt weg.

Mein PN Eingang ist hier abgeschaltet. Kontaktaufnahme bitte per EMail (siehe Avatar ;) )

RhoSigma 29.08.2024 14:14

Das der Memory-Test Speed am V3 OS liegt hab ich schon gefunden, bleibt das Problem des PBI-Busses... Da das an beiden Replicas auftritt, haben wir entweder irgendwo die BOM falsch abgelesen, oder das ist ein generelles Problem unserer Version ... Ist jetzt kein Killerkriterium, bis auf den SysCheck hab ich eh nix was ich da ranstecken könnte.

tfhh 29.08.2024 16:51

RhoSigma schrieb: Das der Memory-Test Speed am V3 OS liegt hab ich schon gefunden, bleibt das Problem des PBI-Busses... Da das an beiden Replicas auftritt, haben wir entweder irgendwo die BOM falsch abgelesen, oder das ist ein generelles Problem unserer Version ... Ist jetzt kein Killerkriterium, bis auf den SysCheck hab ich eh nix was ich da ranstecken könnte.

Hmm. Spannend. Kann das noch jemand testen?

Also, ich habe den ersten vollständig zusammen gebauten Replica (von Janko gemacht) mit Sys-Check und dem KMK-IDE getestet, nach dem Bereinigungen einiger Fehler im Laufe des Projektes liefen beide einwandfrei. Ich bin mir relativ sicher, die 2. Replica ebenso getestet zu haben, aber die Hand dafür ins Feuer lege ich nicht. Da dieser Teil in der ersten Version einwandfrei lief... hmm.+

Habe meine Platinen noch nicht bestückt und da fehlt mir im Moment die Zeit für, das wird erst Ende Oktober etwas werden.

Mein PN Eingang ist hier abgeschaltet. Kontaktaufnahme bitte per EMail (siehe Avatar ;) )

Olix 29.08.2024 16:57

. Da ich alle möglichen Replika Boards bereits bestückt habe, werde ich das am Wochenende mal durchtesten und dann berichten.

Kveldulfur 29.08.2024 17:41

Hallo!

Tritt der Fehler auch beim 600XL-Board auf? Ich frage nur, da es hier eigentlich um das 800XL-Board geht.

Grüße Janko

Meine Projekte findest Du hier...

RhoSigma 05.09.2024 20:32

Erhard schrieb: Aber das SysCheck braucht nun einmal Strom. Dafür hat es einen +5V Anschluß, der z.B. über Pin 7 eines Joystickports die 5V erhalten kann.

Ja, habe das Kabel am Joystick Port angeschlossen und auch gemessen, dass da 5V anliegt. Mit einem "echten" 800XL geht das Modul. Muss also an den Replicas liegen. Gibt es von den Boards verschiedene Revisionen?

Erhard schrieb: Das mit dem Crashen beim Drücken auf die Platine habe ich bei einem bestückt erworbenen XE Remake auch. Das deutet auf eine schlechte Lötstelle hin, im schlimmsten Fall auf einen Haarriß. Die Sucherei wird keinen Spaß machen.

Das ist schon klar, nur wo... Mittlerweile hab ich das Board so in Gehaeuse eingebaut, und es laeuft. Solange es keiner rausnimmt 😀

Kveldulfur 29.09.2024 14:04

Hallo!

Wir befinden uns hier im 800XL-Thread... 😎 Beim PokeyMAX dachte ich, dass die AUTO-Version sowieso selbst erkennt, ob man Stereo braucht oder nicht und wenn man MONO erzwingen will, kann man vorm Einschalten Mono einstellen.

Grüße Janko

Meine Projekte findest Du hier...

Olix 29.09.2024 15:12

Kveldulfur schrieb: Wir befinden uns hier im 800XL-Thread... 😎

oh verflixt !

Wer lesen kann ist klar im Vorteil 🤓

... dann schreibe ich es eben nochmal im richtige Thread!
